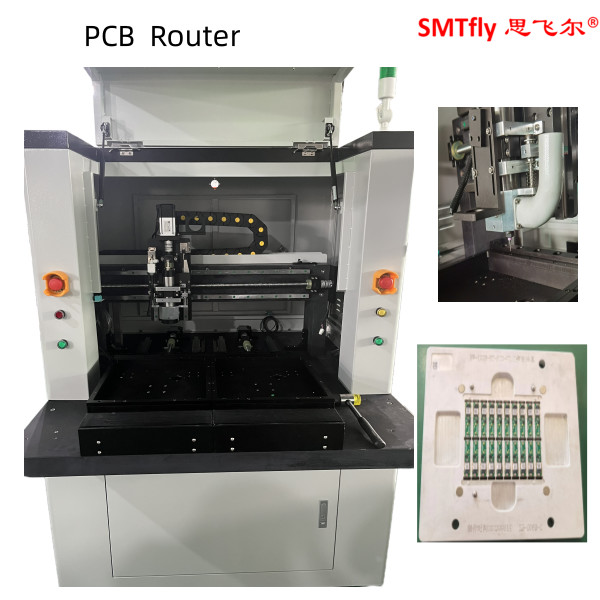

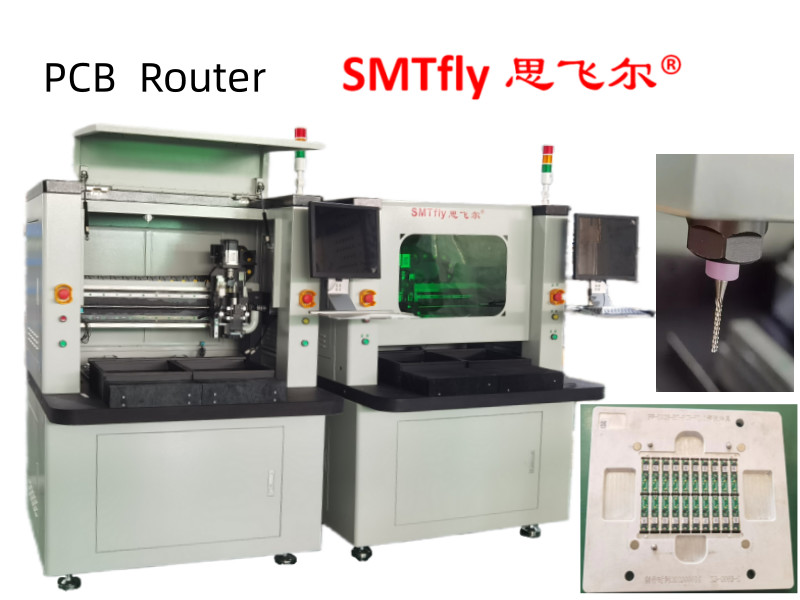

高精度PCBのルーター機械、PCBのルーターのDepaneling装置

I. ハードウェア

スピンドル

モーニングスター スピンドルとインバーター

CCD

ソニー 520ライン産業用カメラ

レンズ

計算機 EX2C

スクロール

TBI 精密グラウンドボールスクリューの輸入

ガイド

HIWIN拡大 輸入線形ガイドレール

エンジン

JiaBao LCFシリーズ

I/O コントロールカード

HFC PCI-9074

運転手制御カード

HFC PCI-9074

I/O カード

PCI-9074-64pcs/-38pcs

静的浄化

STATIC-ST401Aシリーズ

パソコン

RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S)/1G DDR/80G)

マシンインターフェース

AOC LCD17 ロジテックマウス

2.ソフトウェア

制御システム

Windows XP プロフェッショナル (Service3,v.3244)

GUI 操作

中国語 Windows XP

プログラム編集

インライン

視力システム

CCD AOTU オフセット

制御システム

F1だ0.2 バージョン

総体

サイズ (W*D*H)

1220mm*1450mm*1420mm

体重

体重は550kg

高度オフセット

60~110mm

マニプレーター

エンジンの種類

ジアバオシリーズ

位置付けの繰り返し性

0.001mm

軸の作業面積 (最大)

680mm*360mm*50mm

作業ステーション

PCB 固定

標準,専門

PCBの積載/積荷

手書き

PCB サイズ (最大)

322mm*322mm

PCBの厚さ (最大)

5mm

固定装置

硬さ固定装置

標準

固定装置

機械

スピンドルモーター

パワー

400W

スピンドル

50000回転/分

保護する

自動/風冷却

切断器を交換する

専門性

ルーティング能力

切断速度 (最大)

100mm/s

運転速度 (最大)

3000mm/s

切断の精度

0.01mm

バキュームシステム

バキューム電源

2.2KW AC 380V

バキューム

鉛

公共事業

パワー

2.2KW AC380V

空気供給

2~5KG/cm2

プログラミング

プログラム編集

インライン

機能編集

線,弧,円,U曲線

プログラム保存

HDD

視力システム

SONE カラー CCD

フレーシング・カット・オフセット

AUTO

バキューム設定

AUTO

オペレーションモニター

インディケーター

インディケーター マシン状態

ツールチェック

自動検出ツール寿命,時間テストの使用

モーター保護

過熱,過負荷,低電圧保護機能がある

モーターオーバーロードチェック

オーバーロード,ラインは正常で,低電圧保護機能

ツール利用可能時間

自動検出ツール寿命

データ統計

別々のボードモデル,別々のカウント,多様なカウント方法

エラー記録

ソフトウェアは自動的にすべてのアラームを記録します 機械のメモリ

III. 精度

軸精度

0.001mm

切断精度

0.1mm

IV 安全性

作業領域を保護する

4つの密封された保護

ドアセンサー

前後安全ドアマイクロスイッチセンサー (オプション)

緊急停止ボタンを
