卓越性 最大切断範囲 シングルテーブルPCBルーター
1利点:
1. 位置装置にダブルスライドを使用して,切断待ち時間を短縮し,生産能力を増加します.
2. ティンや部品の破損などの問題によって引き起こされる人工のフラップを避ける.
3機械的ストレスによって生じる,鈍い物や折りたたみを使用しないでください.
4完成したプレート弧と線切りに適しています.
5. 最終カット,携帯電話,PDA,PCインターフェースカードのベースプレートなどの小さなパーツに適しています.
2部品リスト
| I. ハードウェア | |
| スピンドル | モーニングスター スピンドル |
| CCD | ソニー 520ライン産業用カメラ |
| レンズ | 計算機 EX2C |
| スクロール | TBI 精密グラウンドボールスクリューの輸入 |
| ガイド | HIWIN拡大 輸入線形ガイドレール |
| エンジン | JiaBao LCFシリーズ |
| I/O コントロールカード | HFC PCI-9074 |
| 運転手制御カード | HFC PCI-9074 |
| I/O カード | PCI-9074-64pcs/-38pcs |
| 静的浄化 | STATIC-ST401Aシリーズ |
| パソコン | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| マシンインターフェース | AOC LCD17 ロジテックマウス |
| 2.ソフトウェア | |
| 制御システム | Windows XP プロフェッショナル (Service3,v.3244) |
| GUI 操作 | 英語 Windows XP |
| プログラム編集 | インライン |
| 視力システム | CCD AOTU オフセット |
| 制御システム | F1だ2.88バージョン |
2パラメーター
| 総体 | |
| サイズ (W*D*H) | 1370mm*1650mm*1450mm |
| 体重 | 650KG |
| 高度オフセット | 60~110mm |
| マニプレーター | |
| エンジンの種類 | ジアバオシリーズ |
| 位置付けの繰り返し性 | 0.001mm |
| 軸の作業面積 (最大) | 830mm*580mm*50mm |
| 作業ステーション | |
| PCB 固定 | 標準,専門 |
| PCBの積載/積荷 | 手書き |
| PCB サイズ (最大) | 320*320mm |
| PCBの厚さ (最大) | 5mm |
| 固定装置 | |
| 硬さ固定装置 | クライアントの固定装置を使用する |
| 固定装置 | 機械 |
| スピンドルモーター | |
| パワー | 400W |
| スピンドル | 50000回転/分 |
| 保護する | 自動/風冷却 |
| 切断器を交換する | 専門性 |
| ルーティング能力 | |
| 切断速度 (最大) | 80mm/s |
| 運転速度 (最大) | 2500mm/s |
| 切断の精度 | 0.01mm |
| バキュームシステム | |
| バキューム電源 | 3.5KW AC 380V |
| バキューム | 鉛 |
| 公共事業 | |
| パワー | 2.0KW AC380V |
| 空気供給 | 4〜6kg/cm2 |
| プログラミング | |
| プログラム編集 | インライン |
| 機能編集 | 線,弧,円,U曲線 |
| プログラム保存 | HDD |
| 視力システム | SONE カラー CCD |
| フレーシング・カット・オフセット | AUTO |
| バキューム設定 | AUTO |
| オペレーションモニター | |
| インディケーター | インディケーター マシン状態 |
| ツールチェック | 自動検出ツール寿命,時間テストの使用 |
| モーター保護 | 過熱,過負荷,低電圧保護機能がある |
| モーターオーバーロードチェック | オーバーロード,ラインは正常で,低電圧保護機能 |
| ツール利用可能時間 | 自動検出ツール寿命 |
| データ統計 | 別々のボードモデル,別々のカウント,多様なカウント方法 |
| エラー記録 | ソフトウェアは自動的にすべてのアラームを記録します 機械のメモリ |
| III. 精度 | |
| 軸精度 | 0.001mm |
| 切断精度 | 0.1mm |
| IV 安全性 | |
| 作業領域を保護する | 4つの密封された保護 |
| ドアセンサー | 前後安全ドアマイクロスイッチセンサー (オプション) |
| 緊急停止ボタンを |

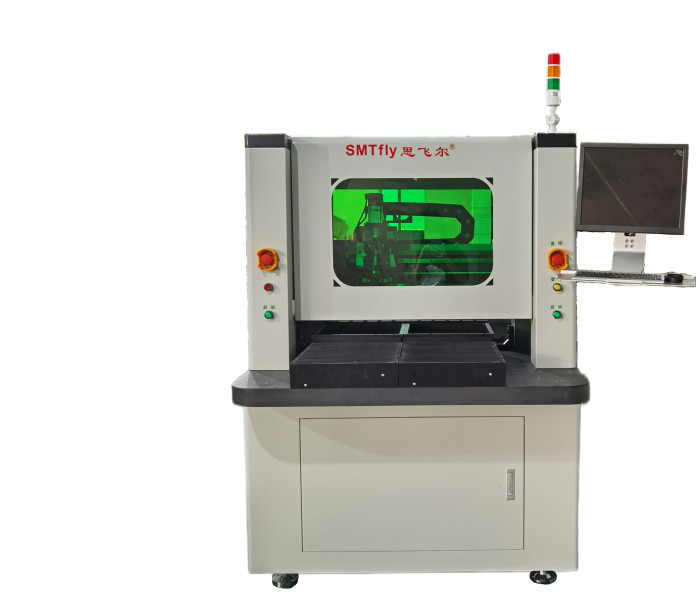

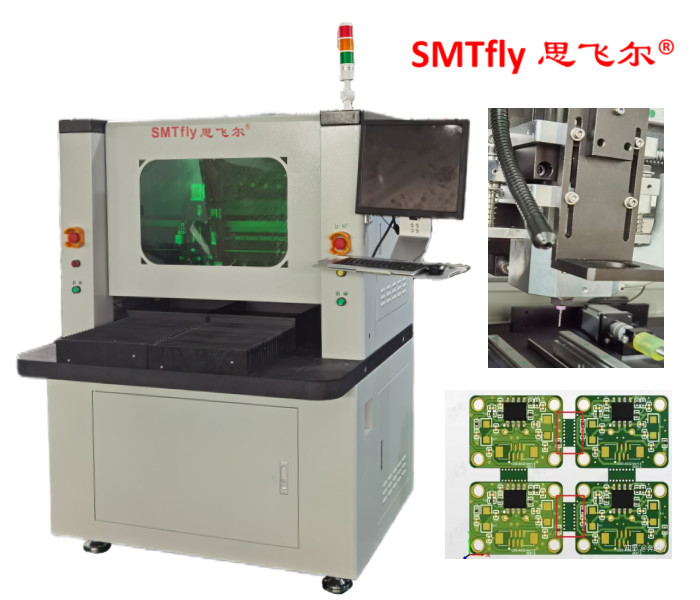

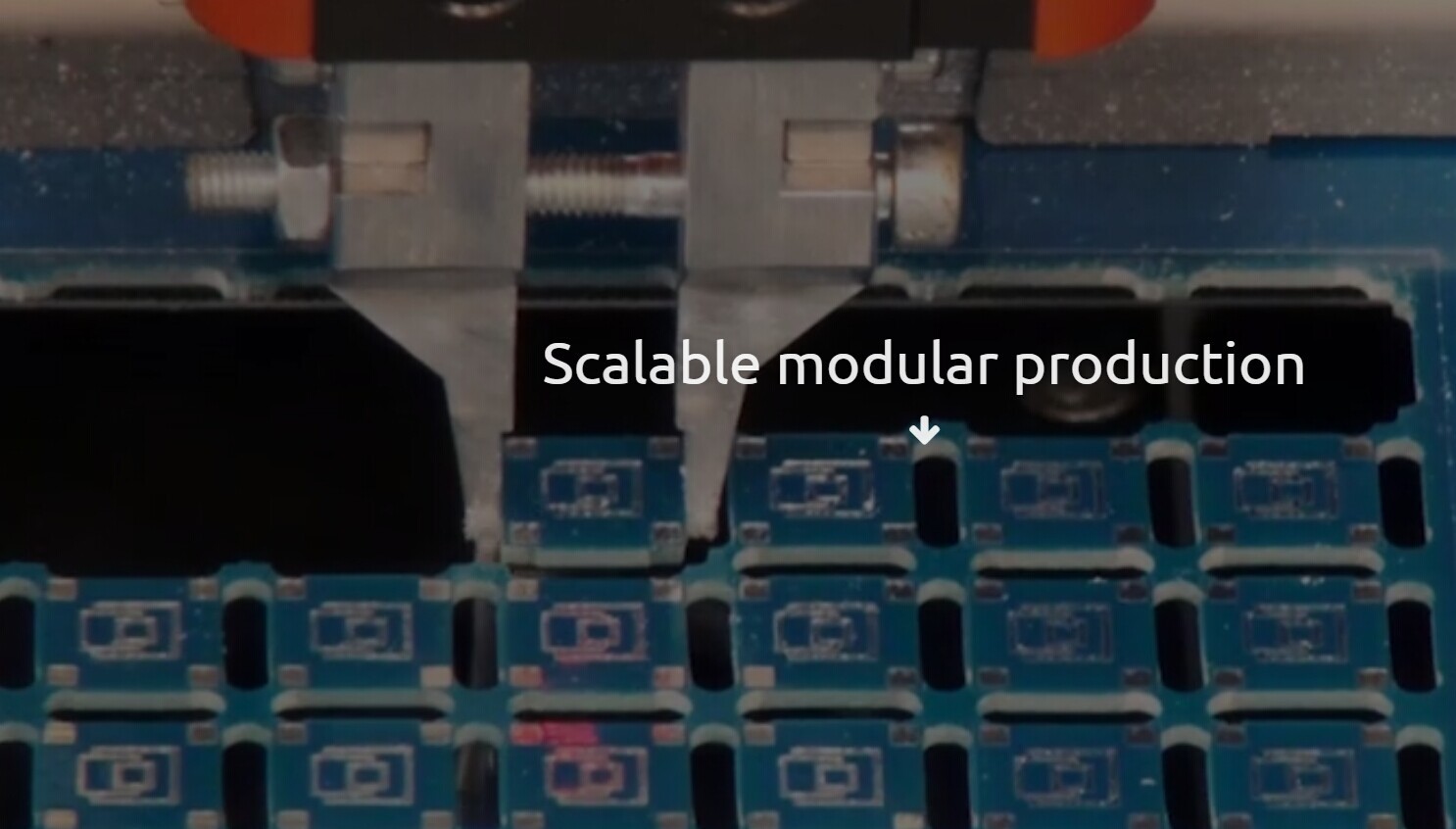

3写真:
5特徴:
1.X10ズームイン画像は,プログラミングを容易にし,点設定の精度を高めます.
22つのスライドテーブルは,より良い生産性のためにタック時間を短縮するために,同時に内外移動を提供します.
3.AUTO MARKオフセットシステム.CCD画像は,切断前に不必要なエラーを減らすために,経路またはルーティングをチェック&シミュレートすることができます.
4ルーティングビットライフタイムチェックとアラームシステムがあります. 120M切断を完了するとルーティングビットを変更するようにオペレーターを思い出させる.中央 2mmは,二番目のフレッシングポイントをカット寿命を増やすために,最後の2mmは3番目のフレッシングポイントをカットします.
5CCD画像は,切る前に不必要なエラーを減らすために,パスまたはルーティングをチェック&シミュレートすることができます.
