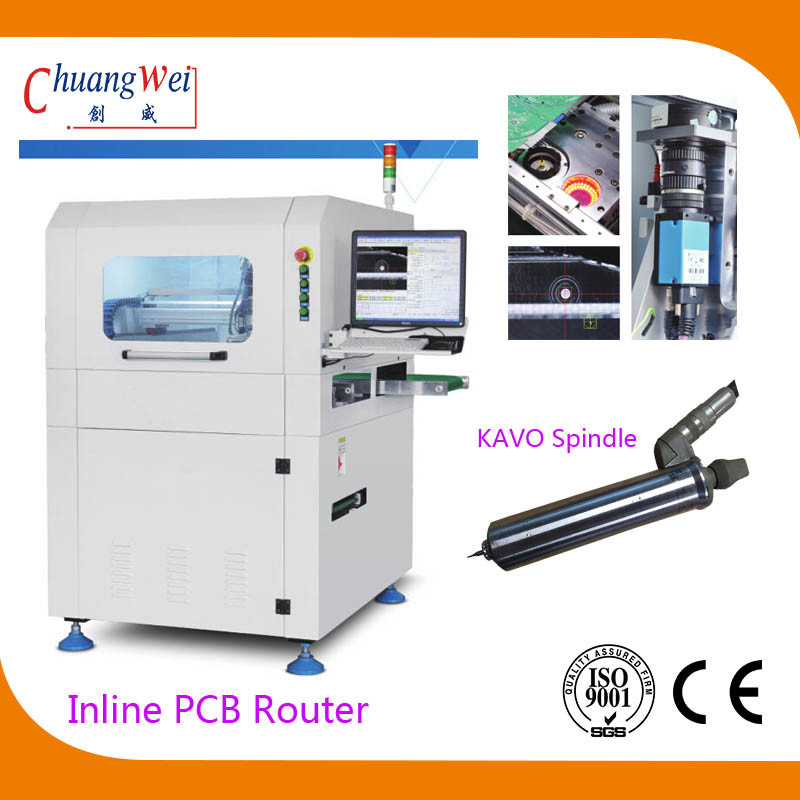

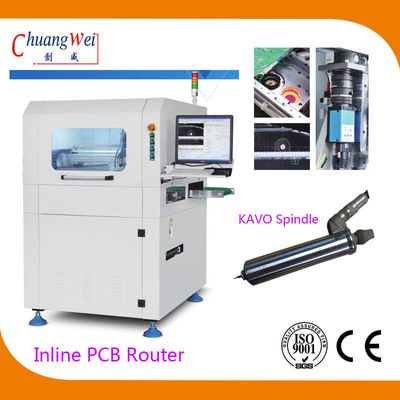

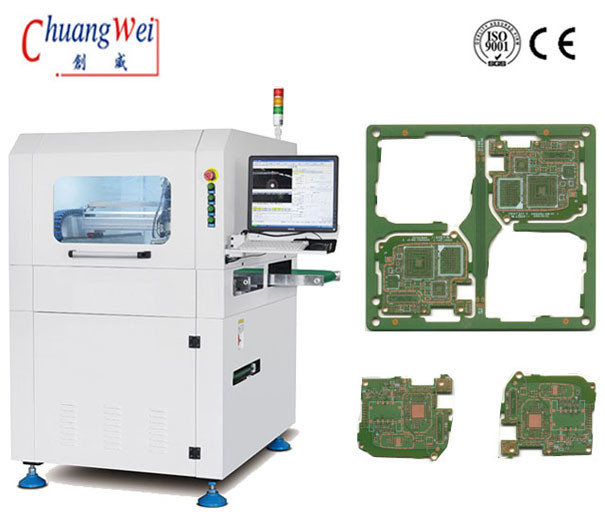

高性能機能、CW-F03を点検する壊れ目の刃が付いているインラインPCBの旅程機械PCBのルーター
別の部品にPCBAの部品（パネル）を切るのに特に使用されているジグの切断なしでレール敷の構造を特色にするオンラインPCB。それは生産にすぐに入れることができる。ESDの静的な監視を、圧力のフィードバック特色にしておよび変わる自動用具それを切って回る60000の最高速度に達することができる。制御システムは私達のRMシステムに基づいて顧客の急速で、正確なプログラミングを保障できる成長した。
利点:
高い信頼性の切断システム
60000の最高速度のドイツKAVO高速主軸は回り、ESDの圧力のフィードバックおよび自動用具の変更の切断の静的な電圧監視そして機能を特色にする。
極度の視野システム
ドイツの想像の産業カメラ、Moritexレンズおよび測定レベルの光源から成っている精密な機械視覚システム;それ
機械口径測定、補償および位置のすべての機能を支え、highstablilityおよびanti-disturbance容量を特色にする。
特徴:
1. 自動用具の変更
2. ESDの監視
3. stessのフィードバックの切断
4. 自動実動モード
5. Spcの統計量のfunctionandの顧客の管理システムERP間の連結
6. 掃除機の耐圧防爆機能と装備することができる
指定:
| モデル | CW-F03 |
| 機械サイズ | 1000*1200*1533mm |
| 重量 | おおよそ1900kgs |
| 最高PCBのサイズ | 350*350mm |
| PCBの厚さ | 0.4-6mm |
| 伝達高さ | 900±50mm |
| 伝送方向 | 左- >権利 |
| 伝達速度 | 1500mm/s （最高の） /adjustable |
| 供給の版のタイプ | セクション タイプの交通機関のガイド・レール |
| 柵の幅の調節 | 自動 |
| 上部および下のコンピュータのコミュニケーション シグナル | SMEMA |
| PCBの位置 | 上部および下にガイド・レールの締め金で止めること |
| システムの選択 | システムを締め金で止める360°rotary;最高で真空の吸引のノズルの2グループ、単位を最高で進めるESDベルトの交通機関/バッチ パネルの4グループ |
| spindl/速度の切断 | ドイツKAVO、60,000rpm/min |
| 冷却のタイプ | 空気圧縮 |
| ESDの監視 | はい |
| 自動用具の変更 | はい |
| 圧力のフィードバックの切断 | はい |
| 壊れ目の刃の点検 | はい |
| 速度の切断 | 1-200mm/s |
| 正確さの切断 | ±0.5mm |
| 正確さを置くことを繰り返しなさい | ±0.01mm |
| 等位の移動速度 | 1000mm/s |
| 版のタイプから | ESDベルトの交通機関/バッチ パネルの促進の単位 |
| ごみ収集のタイプ | トラックを離れてから |
| プロシージャのプログラミング | GERBERのデッサンの輸入/プログラム視覚システムを通って編集 |
| 空輸補給 | 5-8kg/cm2 |
| 電源 | AC380V±5%、50/60Hz、3KW |
自動工具交換装置
標準的な用具のチェンジャーはそれぞれに10物の上の積載量がある3種類の3.175mm用具を支える。それは精密な締め金で止めるシステムおよび持ち上がるシステムと結合される;3本の斧-切断メカニズムのX1、Y1およびZ1は用具の変更を実現できる。
