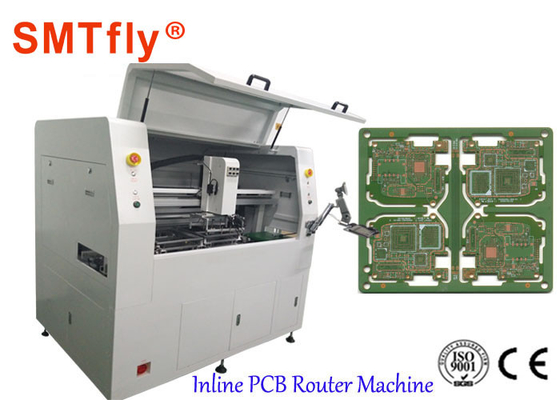

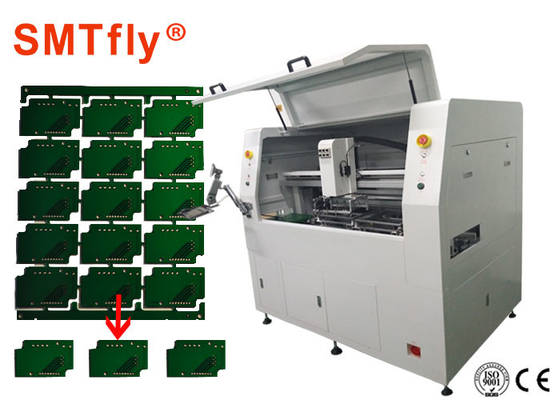

高速紡錘の集じん器、PCB Depanelが付いているプロトタイプPCBの訓練の旅程機械
記述
圧力の自由なdepanelizationのための解決
据え付け品ベースの非常に能率的な塵の真空システム
密に住まれたPCBsのためのきれいで、精密なdepanelization
高度のimage-processingソフトウェアはプログラミングのルーター道のためのpoint-and-click操作を提供する
CCDのカメラによる自動直線の補償
ユーザー フレンドリー操作
自動ルーターのビット深度の調節による延長かまれた生命
改善された気転の時間
低い維持は要求した
適正価格
口径測定の自由な線形ロボット
ソフトウェア
|
制御システム |
専門Windows XP （Service3、v.3244） |
|
操作GUI |
中国語Windows XP |
|
プログラムは編集する |
インラインに |
|
視野システム |
CCD AOTUのオフセット |
|
制御システム |
F 1.0.2版 |
ハードウェア
|
CCD |
ソニー520ライン産業カメラ |
|
レンズ |
Computar EX2C |
|
ねじ |
TBIの精密ゴロねじ輸入高 |
|
ガイド |
輸入された線形ガイド・レールを広げるHIWIN |
|
モーター |
JiaBao LCFシリーズ |
|
入力/出力CONTRONLカード |
HFC PCI-9074 |
|
運転者CONTRONLカード |
HFC PCI-9074 |
|
入力/出力カード |
PCI9074 64pcs/38pcs |
|
静的な一掃 |
STATIC-ST401Aシリーズ |
|
コンピュータ |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU/1G DDR/80G |
|
機械インターフェイス |
AOC LCD17」、Logitechのマウス |
パフォーマンス パラメータ
|
全面的 |
|
|
次元（W*D*H） |
1220mm*1450mm*1420mm |
|
重量 |
550KG |
|
相殺される高さ |
60~110mm |
|
マニピュレーター |
|
|
モーター タイプ |
JiaBaoシリーズ |
|
反復性の位置 |
0.001mm |
|
軸線の仕事域（最高） |
680mm*360mm*50mm |
|
ワーク・ステーション |
|
|
ワーク・ステーション |
標準、特殊化 |
|
荷を下すPCBの/負荷 |
マニュアル |
|
PCBのサイズ（最高） |
322mm*322mm |
|
厚いPCB （最高） |
5mm |
|
Fixturing |
|
|
fixturing剛性率 |
標準 |
|
Fixturingの固定 |
機械類 |
|
紡錘モーター |
|
|
力 |
400W |
|
紡錘 |
50000rpm/min |
|
保護しなさい |
自己/風の冷却 |
|
変更のカッター |
特殊化 |
|
機能の誘導 |
|
|
切る速度を（最高。） |
100mm/s |
|
運転する速度を（最高。） |
3000mm/s |
|
切断の精密 |
0.01mm |
|
真空システム |
|
|
真空力 |
2.2KW AC 380V |
|
真空の錘 |
|
|
実用性 |
|
|
力 |
2.2KW AC380V |
|
空輸補給 |
2~5KG/cm2 |
PCBのルーターとのDepaneling
PCB Depanelingの利点
よい方法はSayaka PCBのルーターが付いているよりプリント基板depanelへない。このPCBのdepanelerは部品の圧力を最小にするルーター ビットの雇用によってdepaneling容易なPCBのための答えである。機械に含まれている高速紡錘はさまざまな切断パターンとの適用範囲が広いパネルの設計をまた可能にしている間切断のスピードをあげ、精密を維持する。私達のPCBのdepanelerはまた自動的に5つまでの深さのレベルを移す私達のルーターのビット深度の調節システムが付いているかまれた取り替えで削減する。PCBのルーター ビット最高の切断速度は移動速度は最大毎秒800mmであるが、毎秒50mmである。作り付けの据え付け品によって塵の真空システムを基づかせていた、システムはきれい、有効で確実である。これは歪むことを防ぎ最も有効な吸塵のための真空の強さを充分に利用する。
容易な操作
作動すること容易PCBのルーターの画像処理ソフトウェアはまた自動的にCCDのカメラとの直線を補う一方それをpoint-and-click技術の道の切断をプログラムしやすくさせる。外的なボタンPCBの簡単な接触を使うとdepanelingは容易な操作のためにすみやかに始めることができ使いやすい前処理プログラムを作成するモードによって、機械類の操作はさらにもっと多くを求めなくなされる。PCBのdepanelerはまた機械が容易なアクセスおよび修理のために設計されているので、非常に低い維持である。回転に60,000rpmを提供するために陶磁器軸受けは統合されるが、フレームの構造および紡錘モーターはX、YおよびZ軸を作動させる。
費用効果が大きい
私達のdepanelingシステムが提供する利点の変化、および機械類が作動させることができる容易さによって価格は明らかに実用的である。とおよび簡易性効率の気遣うために取られるdepaneling必要性はだけでなく、あるが安価はお金および時間を節約する。
