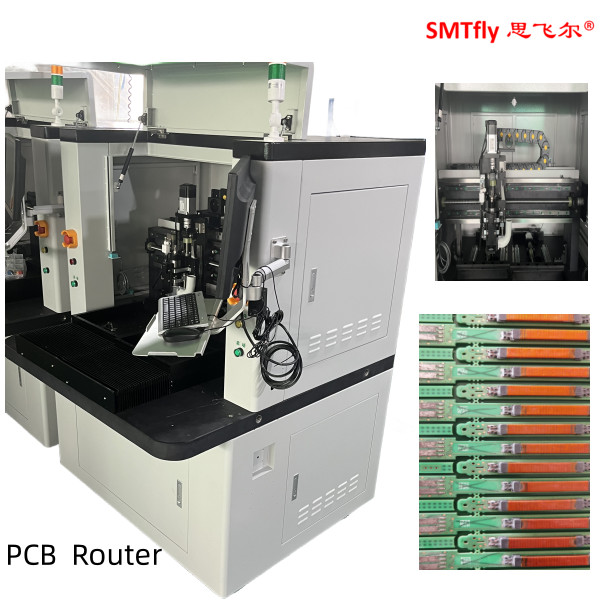

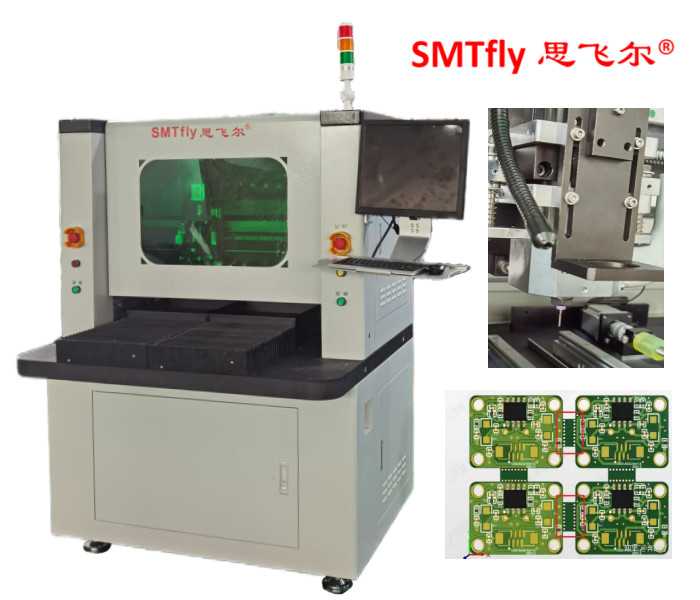

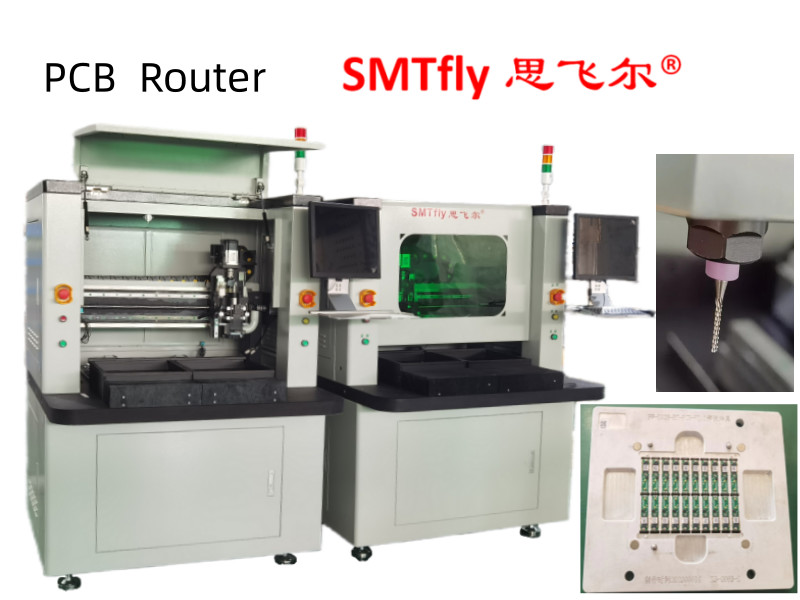

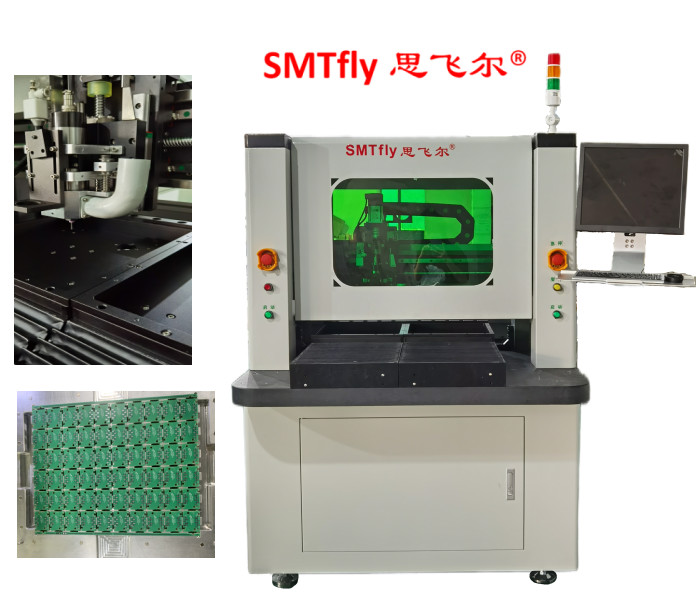

異なる切断装置でY方向PCBデパネルリングで動作する
このモデルのデフェンリングプロセスはY方向にのみ動作する.異なる切断装置で装備することができます. ここで,PCBパネルがルーティングスピンダーで処理されていることに注意してください.
ルーティング スピンドルは,Y軸線形システムに搭載され,Y方向にパネルを切断します.ストッパは,異なるサイズPCBの自動処理を可能にします.
仕様:
| I. ハードウェア | |
| スピンドル | KAVO スピンドル (モデル:4051) |
| CCD | ソニー 520ライン産業用カメラ |
| レンズ | 計算機 EX2C |
| スクロール | TBI 精密グラウンドボールスクリューの輸入 |
| ガイド | HIWIN拡大 輸入線形ガイドレール |
| エンジン | JiaBao LCFシリーズ |
| I/O コントロールカード | HFC PCI-9074 |
| 運転手制御カード | HFC PCI-9074 |
| I/O カード | PCI-9074-64pcs/-38pcs |
| 静的浄化 | STATIC-ST401Aシリーズ |
| パソコン | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| マシンインターフェース | AOC LCD17 ロジテックマウス |
| 2.ソフトウェア | |
| 制御システム | Windows XP プロフェッショナル (Service3,v.3244) |
| GUI 操作 | 英語 Windows XP |
| プログラム編集 | インライン |
| 視力システム | CCD AOTU オフセット |
| 制御システム | F1だ2.88バージョン |
| 総体 | |
| サイズ (W*D*H) | 1280mm*1450mm*1480mm |
| 体重 | 750KG |
| 高度オフセット | 60~110mm |
| マニプレーター | |
| エンジンの種類 | ジアバオシリーズ |
| 位置付けの繰り返し性 | 0.001mm |
| 軸の作業面積 (最大) | 890mm*560mm*50mm |
| 作業ステーション | |
| PCB 固定 | 標準,専門 |
| PCBの積載/積荷 | 手書き |
| PCB サイズ (最大) | 450*350mm |
| PCBの厚さ (最大) | 5mm |
| 固定装置 | |
| 硬さ固定装置 | オーダーメイドの製造装置 |
| 固定装置 | 機械 |
| スピンドルモーター | |
| パワー | 150W |
| スピンドル | 60000回転/分 |
| 保護する | 自動/風冷却 |
| 切断器を交換する | 専門性 |
| ルーティング能力 | |
| 切断速度 (最大) | 80mm/s |
| 運転速度 (最大) | 2500mm/s |
| 切断の精度 | 0.01mm |
| バキュームシステム | |
| バキューム電源 | 3.5KW AC 380V |
| バキューム | 鉛 |
| 公共事業 | |
| パワー | 2.0KW AC380V |
| 空気供給 | 4〜6kg/cm2 |
| プログラミング | |
| プログラム編集 | インライン |
| 機能編集 | 線,弧,円,U曲線 |
| プログラム保存 | HDD |
| 視力システム | SONE カラー CCD |
| フレーシング・カット・オフセット | AUTO |
| バキューム設定 | AUTO |
| オペレーションモニター | |
| インディケーター | インディケーター マシン状態 |
| ツールチェック | 自動検出ツール寿命,時間テストの使用 |
| モーター保護 | 過熱,過負荷,低電圧保護機能がある |
| モーターオーバーロードチェック | オーバーロード,ラインは正常で,低電圧保護機能 |
| ツール利用可能時間 | 自動検出ツール寿命 |
| データ統計 | 別々のボードモデル,別々のカウント,多様なカウント方法 |
| エラー記録 | ソフトウェアは自動的にすべてのアラームを記録します 機械のメモリ |
| III. 精度 | |
| 軸精度 | 0.001mm |
| 切断精度 | 0.1mm |
| IV 安全性 | |
| 作業領域を保護する | 4つの密封された保護 |
| ドアセンサー | 前後安全ドアマイクロスイッチセンサー (オプション) |
| 緊急停止ボタンを |
特徴:
12つの作業テーブルが交互に切断されているので,別のテーブル切断中にPCBの読み込みと離陸が可能です.
2ローストレス,ハイ精度,ハイ品質のルータービット
3プログラムを変えて切る
4ユーザーフレンドリーで,タッチパネルを使用することで,劇的に改善されたディスプレイ機能
5. Z軸の高さ多段階の自動交換によってローターのビットライフ ((カウントカットシートまたは距離) 管理の機能で走行コストを削減
6大型のPCBに対応します ((550mmx450mmの大きなメインベースに変更)
7. ルータービット落としや壊れた検出によって製品の故障を防ぐ
8. 簡単にPCBCADデータがない場合でもカットプログラムを作成します.
