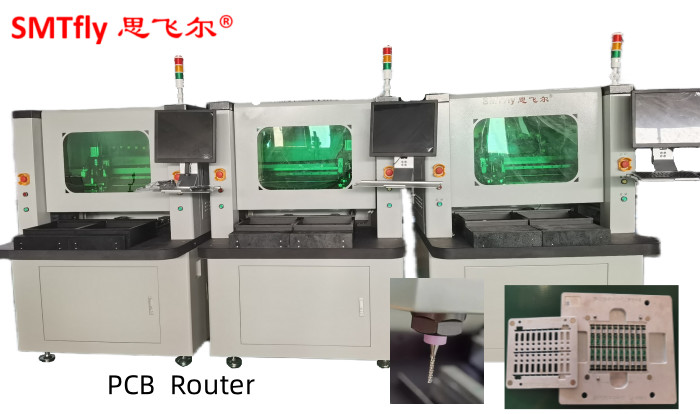

2つのワークステーション 単独ルーター 機械 PCBAを脱パネル化するために
迅速かつ効率的なPCB分離

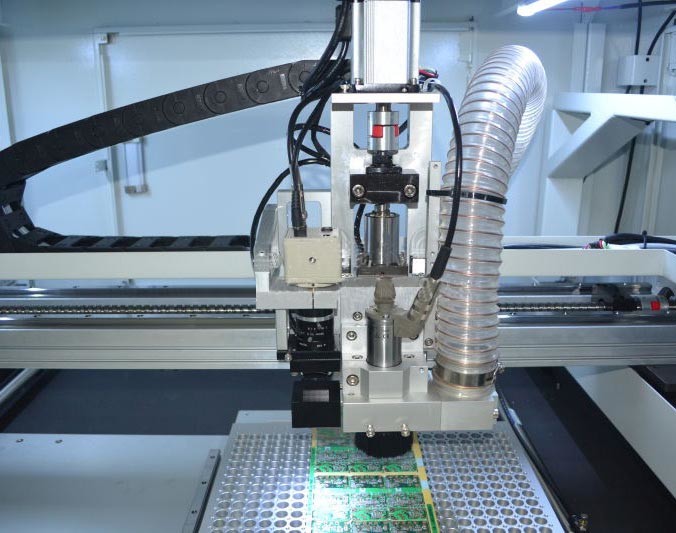

PCB単離の様々な方法を考えると,どちらが最適かを決めるのは難しい. チュアンウェイでは,PCBルーターが最も効率的であることを提案します.PCBを分泌する最も簡単な方法ですストレスのないデパネライゼーションには,部品のストレスを最小限に抑え,それらを完ぺきにして効率的に動作させるルータービットを使用します.5つの異なる深さレベルまで自動的にシフトしますバイトの切断速度は最大で1秒あたり50mmで,移動速度は最大で1秒あたり800mmです.プロセスのスピードを上げながら,精度を維持する 高速スピンドルも含まれています.フレームはX,Y,Z軸に採用された精密なボールスクリューに耐えられ,最大60,000rpmのスピンを生み出すスピンドルモーターで高速です.
柔軟なパネルの設計は,ルーターで利用可能な様々な切断パターンによって扱いが容易である.固定装置ベースの真空除塵システム,下側から利用され,PCBのシングレーション中にシフトや曲線がないことを保証.
使いやすさ
PCBルーターは効率的で速く,操作も簡単です. PCB分離は,外部ボタンのシンプルなタッチで私たちのマシンで開始できます.画像 処理 ソフトウェア は,点 と クリック テクノロジー で 特定の 切断 経路 を プログラム する こと を 簡単 に でき ます組み込みCCDカメラは,自動調整補償を可能にします.私たちの機械も保守が少ない..
低コスト に 対し て 価値
私たちのルーターの有効性は議論の余地がありません. 速く,効率的で,使いやすくて, 保守費が非常に低いので, 私たちのルーターは低コストで貴重な資産であることを理解するのは難しいではありません.
仕様
| モデル | SMTフライ-F01 |
| 標準作業領域 | 320*320mm |
| パワー | 220V 4.2KW |
| マニピレーター 繰り返し性 | ±0.02mm |
| 決議 | ±0.01mm |
| ボード ポジション | 巣の固定装置やピン固定装置を備えた二重作業ステーション |
| パネルの位置 | 道具の穴やPCBの縁で位置する |
| 積載 | 手帳 |
| 卸荷 | 手帳 |
| パネルのサイズ | 320*320mm (標準) |
| パネルの厚さ | 0.5-3.5mm |
| スピンドルモーター | KAVO スピンドル |
| ツール変更 | 手帳 |
| 粉末フィルタリングシステム | 3KWの掃除機 |
| 視力システム | 高解像度CCDビデオカメラ |
| プログラミング | 視力支援による点から点への手動教育 |
| 編集機能 | ドライラン ビジョンアシスタント/テストランモード |
| 機械の重量 | 500kg |
| 機械の寸法 | 113*140*108cm |
CE 承認
