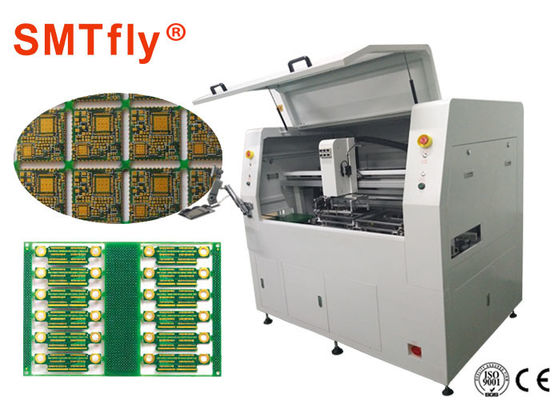

4軸制御のためのPCBスコアリングマシン

滑らかな切断エッジを持つ最高のデパネリングソリューションのための2スライドPCB分離機

特徴:

12スライドPCB分離機

2ストレスが少ない

3鋭い刃

4マヌル 積載/卸載

5高速切断 4軸制御

6画像処理で簡単に教えることができます

記述

2方向スライディング交換機

この作業交換器は,最多出力値に達する休憩時間を制限するために,同時に内外作業スペースを提供します.

経路の重複

プログラム時間を節約するために,同じルートを複製するために,ユーザは2つの参照点を設定するだけです.

ルーティングビット分割

ユーザは指定された距離を設定し,ルーティングビットの寿命を倍増するために,新しいセクションをカットボードに吹くためにルーティングビットを上下にシフトすることができます.

フレンドリーなGUI

Windows XP システムとグラフィカル ユーザー インターフェイス (GUI) が採用され,ユーザがプログラムを簡単に学び,使用できるようになります.すべてのポイントを設定するために画面に10xズームイン画像が表示されます.

仕様

• 設定装置: 2 ステーション
• 作業領域: X: 320mm, Y: 320mm, Z: 60mm
• 切断領域: 最大: X: 320mm, Y: 320mm ミニ: X: 100mm, Y: 100mm Z: 15mm
• PCB コンポーネントの高さ: 上側: 15mm 下側: 45mm (特定のジグ付き)
• PCB 厚さ:0.5から3.0mm
• ルータービット直径: 0.8 ~ 2.0 mm ((オプション:2.0mm以上)
• 切断精度: ± 0.10 mm
• 定位精度: ± 0.01mm
• 位置付けの繰り返し性: ± 0.02mm
• 使用中の軸数:7軸 (X,YL,YR,Z,キャリー,P/P,コンベヤー)
• 運転速度 (最大): X,YL,YR: 1000mm/sec,Z: 750mm/sec
• 切断速度 (最大): X,Y,Z: 100mm/sec (最高の速度設定のためのビット仕様に従って)
• スピンドルモーター: 150W (最大) の高速変速周波数モーター50(000回転/分)
• ビット変更: マニュアル
• 切断能力:線形,円形,U曲線,アーチ,L曲線
• 軸のモーター: 7軸 (150W AC サーボモーター)
• ビットシフト数: 最大2
• 経路計画: × 10 CCD カメラによる直接座標入力または手動ガイド
• 安全エリアセンサー: n/a
• ビット断裂検出: 標準
• プログラムストレージ: HDD
• プログラムバックアップ: USB
• オペレーティング システム: Windows 7
• インタフェース:タッチスクリーン 産業モニター + キーボード + マウス
• コネイヤー調整: マニュアル調整 マックス: Y: 350mm ミニ: Y: 100mm
• 輸送機の負荷容量: 最大: 2 kg
• PCBの積載/積荷:自動
• 電源: 3相 AC220V±3% 50Hz/60Hz,3.5kw
• 空気:0.5Mpa
• 寸法: (W) 2002mm x (D) 1279mm x (H) 1716mm + 578mm信号塔
• 体重: 約500kg
