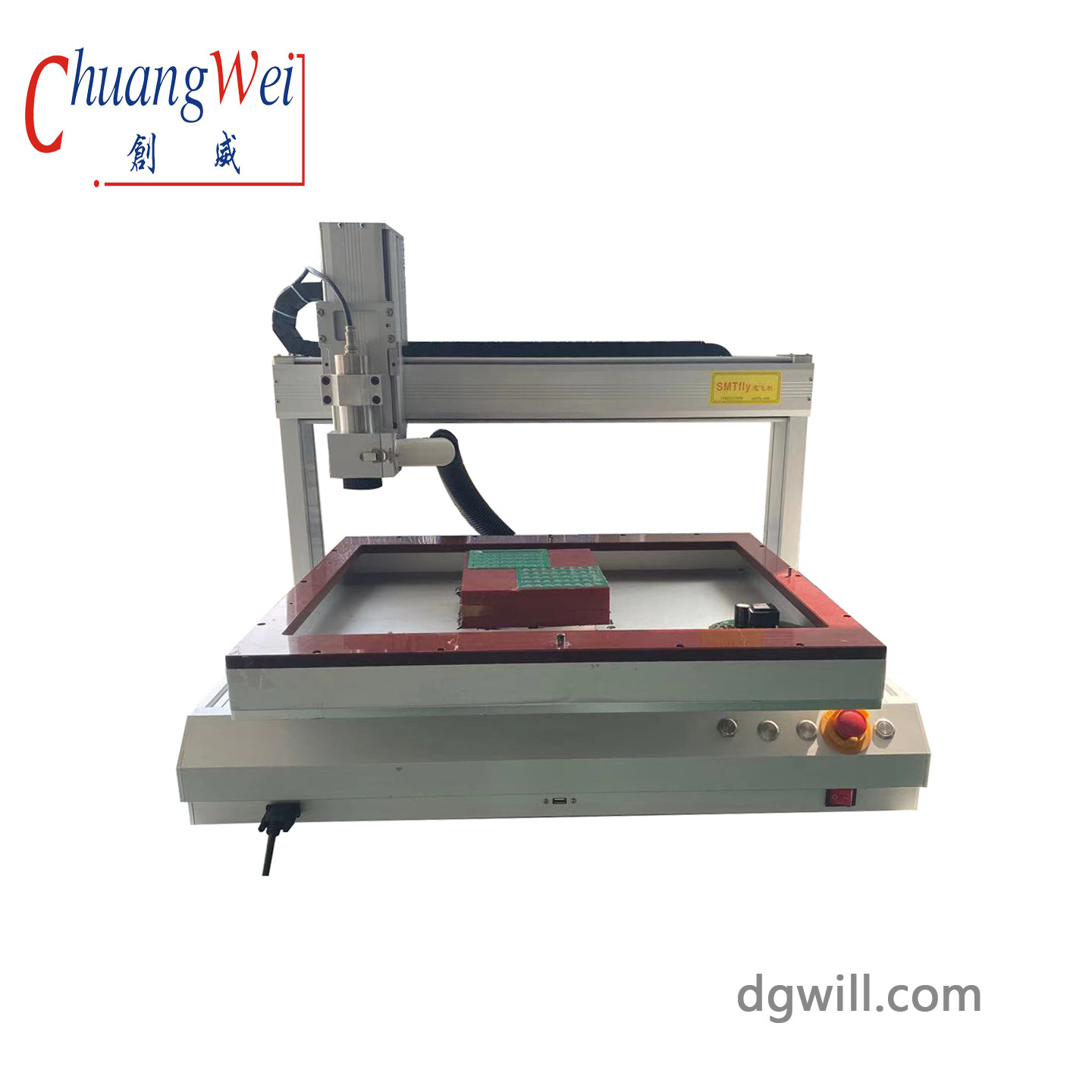

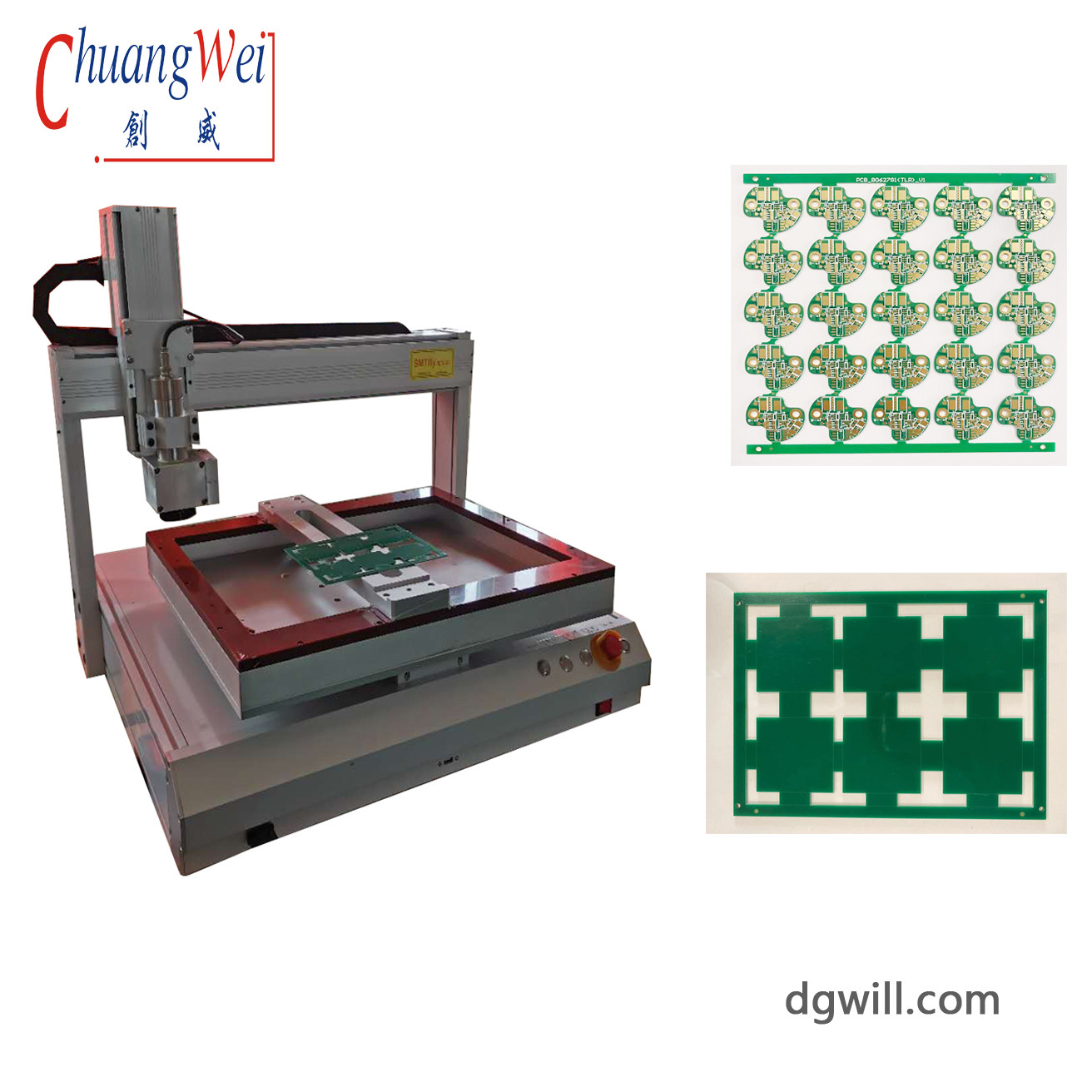

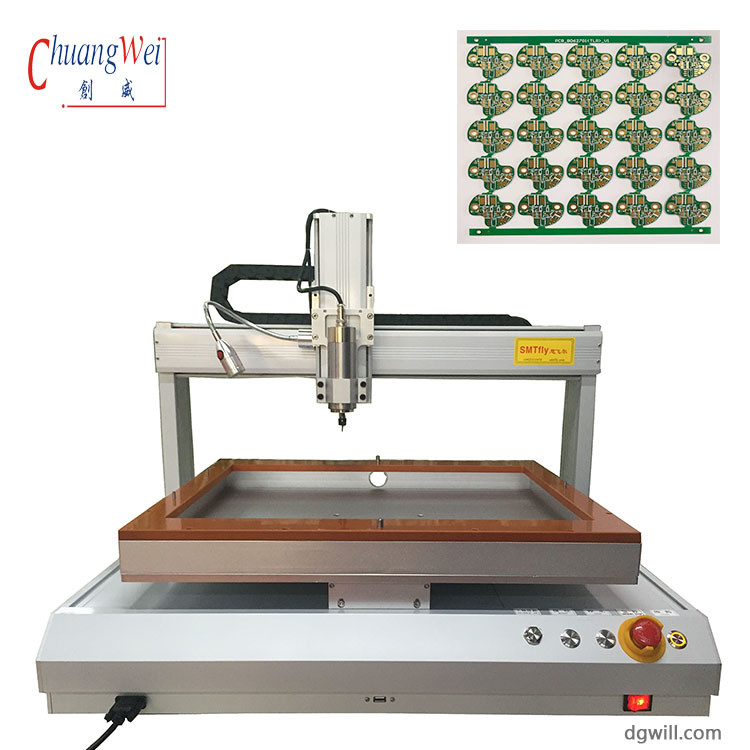

40000 RPM スピンドル デスクトップPCBルーターマシン 400mm X 400mm 作業領域CWD-3A
ChuangWeiは,PCBルーターに2つのデスクトップモデルが用意されており,パネルは650*450mm.ユニバーサル・フィクチャー&カスタム・フィクチャーが顧客の要求に応える.新しい固定装置のセットアップのために2つのスクリューのみを緩め,操作者が間違ったセットアップを行うリスクはありません..
デスクトップPCBルーターの機能CW-3ADH01.pdf:
デスクトップロボット
プログラミングは,使いやすい教材のペンダントで,複雑なプログラミング言語を学ぶ必要はありません.
ダウンバック版の真空システムは 板の支架装置の下に置かれ 粉塵を除去します
50,000 rpm スピンドルモーター
繰り返す精度 ±.01mm
650mm × 450mm の作業領域まで 2 つのモデルが利用可能
ルーター内のメモリーカードに最大100のプログラムまたは6000のワークポイントを格納します.
チュアンウェイは設計と建設あなたの装置
インラインアプリケーションでは,床型ルーティングシステムがあります.
デスクトップPCBルーターの仕様:
|
モーター駆動システム |
サーボ/ステップモーター |
|
スピンドル速度 |
40000RPM |
|
切断性能 |
500mm/s |
|
駆動システムの重複性 |
±0.02mm |
|
切断速度 |
最大100mm/S (PCB材料と切断品質によって異なります) |
|
決議 |
±0.01mm |
|
PCB 位置付け |
固定装置 |
|
積載と卸載の方法 |
手帳 |
|
PCBの厚さ |
0.4mm-4mm |
|
作業エリア (X,Y,Z) |
650x450x100mm (カスタマイズすることができます) |
|
モーターパワー |
0.5KW |
|
モーターの速度 |
3000RPM |
|
スピンドルモーター冷却 |
空気冷却 |
|
機械の寸法 |
950*800*750mm |
|
機械の重量 |
92kg |
|
掃除機 |
そうだ |
