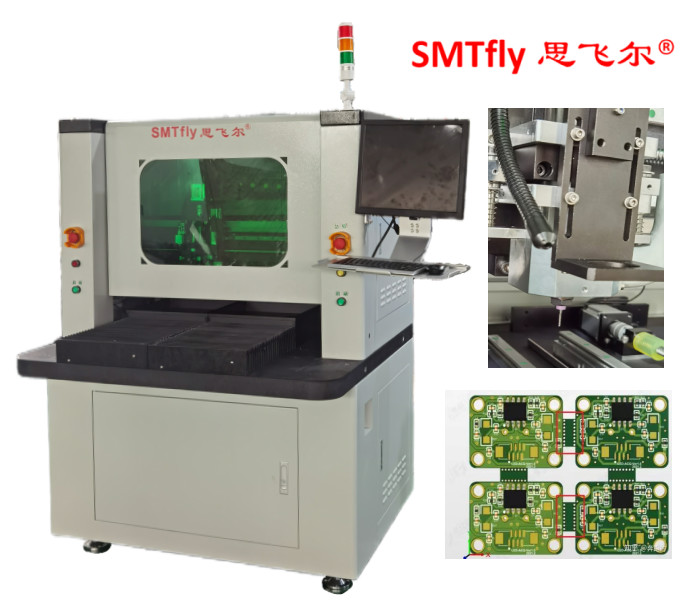

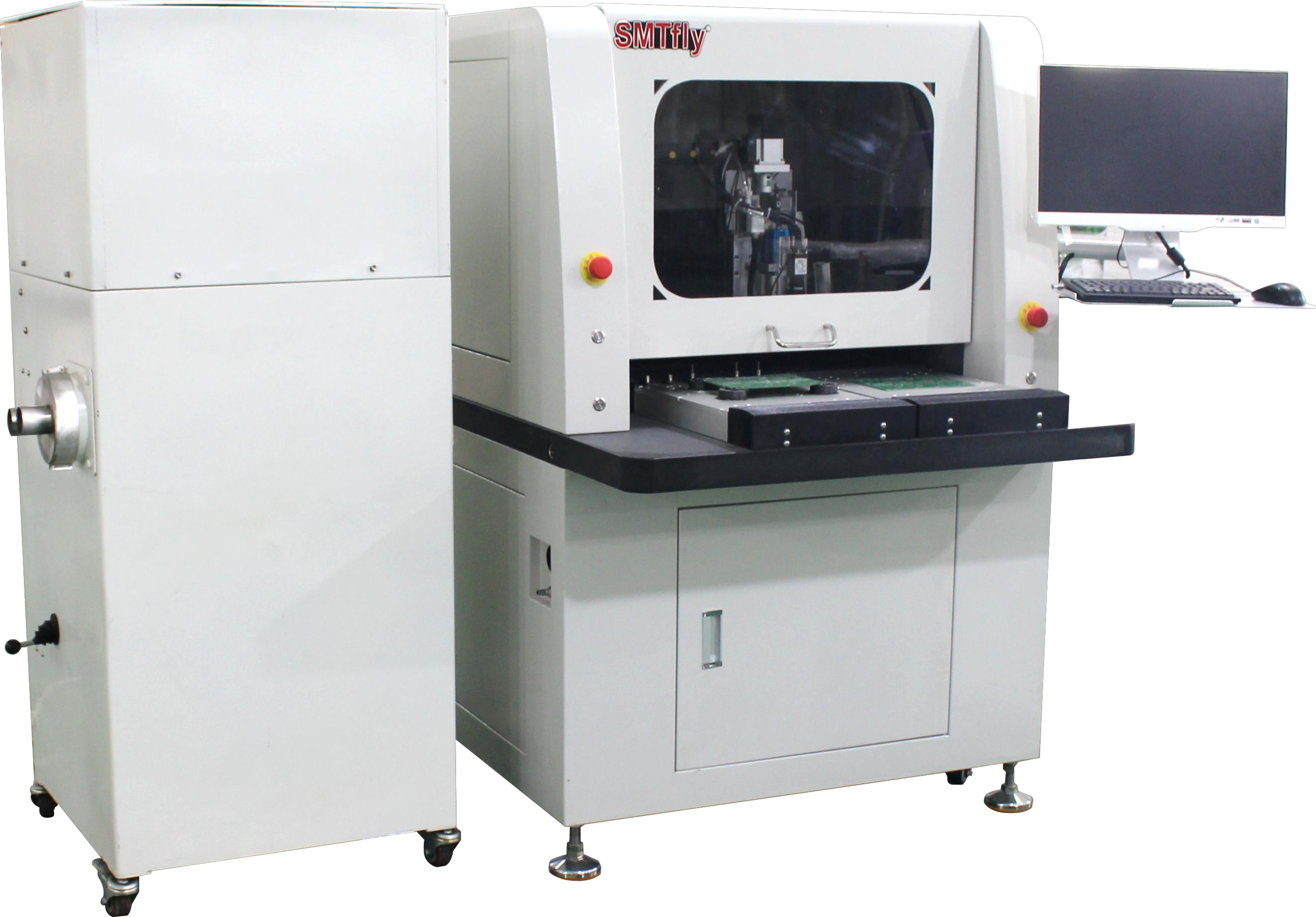

60000RPM FR4 産業用PCBデパネリングルーター装置,PCBセパレーター
PCB デパネリング ルーター仕様:
| I. ハードウェア | |
| システムモデル/タイプ | Windows 7 について |
| 総体 | |
| 足跡 (LxWxH) | 800mm*850mm*1700mm |
| 体重 (約) | 350KG |
| 調整可能な機械脚 (高さ) | 60~110mm |
| マニプレーター | |
| マニピレーターモーター | パナソニック MINAS A5シリーズ |
| マニピレーター 繰り返し性 | 0.001mm |
| 軸配置 | |
| 最大軸移動 (X,Y,Z) | 400mm*650mm*50mm |
| 作業ステーション | |
| ボード ポジション | 固定位置付け,指先の普遍位置付け,視力の修正 |
| 積載/卸載 | 手書き |
| ルーティング範囲 | 450mm*350mm |
| パネルの厚さ | 3mm |
| 固定装置 | |
| 固い固定装置 | ユニバーサル指指と反静的装置 |
| 上部クランプ | 穴の位置付けを使用する |
| スピンドルモーター | |
| パワー | 100W |
| マックス速さ | 60000回転/分 |
| 冷却 | 自然冷却と空気冷却 |
| ルーターのビットサイズ | 3mm*3mm |
| ツール交換 | 特殊なフレンチキーを使う |
| ルーティング能力 | |
| 最大ルーティング速度 | 100mm/s |
| 繰り返し可能性 | 0.02mm |
| バキュームシステム | |
| パワー | 0.75KW220V 単相モーター |
| フィルタリング | 垂直と水平 |
| 公共事業 | |
| パワー | 1.5KW AC220V |
| 空気供給 | 4~5KG/cm2 |
| II. ソフトウェアとプログラミング | |
| システムプラットフォーム | Windows 7 について |
| システムの安定性 | 24時間例外なく |
| 視力システム | 精密CCD視線調整修正システム (SONY 250シリーズ) |
| プログラミング | |
| オンライン | オンライン プログラム |
| 編集機能 | 直線,斜面,円弧,円 |
| インストールできるプログラム数 | お客様の要求に応じて保管場所を選択 |
| CCDカメラをプログラムするために設定する | ファンチェンF130 高精度CCD |
| ツールビット直径補償 | 異なる形状を選択するために使用者に補償するために異なる角度を提供 |
| フィルター変更 インターバル (距離) 設定 | 処理が完了したときに自動浄化フィルターと塵から塵の収集ボックスを中心化する毎回 |
| オペレーションモニター | |
| 3色タワーライト | 3色のライトは,機械の作業条件をモニター |
| ツールの破損検出 | ツール寿命と使用時間の自動検出 |
| エンジンの過熱検出 | 過熱,過負荷,低電圧保護機能 |
| サーボオーバーロード検出 | 過負荷,ラインは正常で,低電圧保護機能 |
| ツール ライフ トラッキング | 道具の寿命の検出 |
| PCBボードカウンター | 切断物,切断数,数える方法の多様化. |
| バキュムフィルター変更アラーム | 掃除用フィルターには使用しないでください. |
| マシンエラー履歴 | ソフトウェアは自動的にすべてのアラームメモリを記録 |
| III. 精度 | |
| 軸定位の精度 | 0.01mm |
| ルーティング 正確性 | 0.02mm |
| IV 安全性 | |
| 閉ざされた作業場 | 4つのシール保護を使用する |
| ドアインターロックセンサー | マイクロスイッチセンサー |
| 緊急停止ボタン | そうだ |
PCBデパネリングルーターの技術特性:
1構造の精度,負荷を均等に,内部ストレスを排除する
2安全で操作が簡単
3電子機器,携帯電話,コンピュータ,PCB,FPC (柔軟な印刷回路板)
私たちの利点とサービス:
1生産者, 生産者, 生産者, 生産者
2約束日技術サポートサービス
3苦情の処理を制限し,顧客に半時間戻る
4専門的なPCBサブプログラムの提供
5敷地内の設置と訓練が可能です
