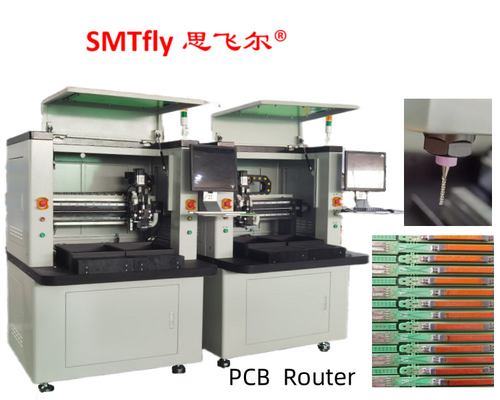

0.1mm切断精密PCBルーターマシン 左手0.8-2.5mmルーティングビット
私たちのサービス:
1生産者, 生産者, 生産者, 生産者
2約束日技術サポートサービス
3苦情の処理を制限し,顧客に半時間戻る
4専門的なPCBサブプログラムの提供
5敷地内の設置と訓練が可能です
特徴:
1ローター切断でしか切れない
2高周波スピンドルモーターを使うことでPCBの歪みはほとんどありません. 圧縮の1 / 10で,手作業の1 / 100で割れます.
3一触でプログラム交換
4ローターマシンでカーナーとアーチを切ることができ PCB設計の制限を軽減します
5. QR コードや JIG BIT 自動選択切断プログラムを読むか,切断プログラムと JIG の一致を確認する.
6強力なダスト収集により PCBのダスト粘着を最小限に抑える
7高性能のルータービットを開発し ビット寿命とリレフゴミを拡大しました
8PCBのコストを削減します.
仕様:
| 総体 | |
| サイズ (W*D*H) | 1220mm*1450mm*1420mm |
| 体重 | 650KG |
| 高度オフセット | 60~110mm |
| マニプレーター | |
| エンジンの種類 | ジャバオシリーズ |
| 位置付けの繰り返し性 | 0.001mm |
| 軸の作業面積 (最大) | 680mm*360mm*50mm |
| 作業ステーション | |
| PCB 固定 | 標準,専門性 |
| PCBの積載/積荷 | 手書き |
| PCB サイズ (最大) | 450mm*350mm |
| PCBの厚さ (最大) | 5mm |
| 固定装置 | |
| 硬さ固定装置 | 標準 |
| 固定装置 | 機械 |
| スピンドルモーター | |
| パワー | 400W |
| スピンドル | 60000回転/分 |
| 保護する | 自動/風冷却 |
| 切断器を交換する | 専門性 |
| ルーティング能力 | |
| 切断速度 (最大) | 100mm/s |
| 運転速度 (最大) | 3000mm/s |
| 切断の精度 | 0.01mm |
| バキュームシステム | |
| バキューム電源 | 2.2KW AC 380V |
| バキューム | 鉛 |
| 公共事業 | |
| パワー | 2.2KW AC380V |
| 空気供給 | 2~5KG/cm2 |
| プログラミング | |
| プログラム編集 | インライン |
| 機能編集 | 線,弧,循環,U曲線 |
| プログラム保存 | HDD |
| 視力システム | SONE カラー CCD |
| フレーシング・カット・オフセット | AUTO |
| バキューム設定 | AUTO |
| オペレーションモニター | |
| インディケーター | インディケーター マシン状態 |
| ツールチェック | 自動検出ツール寿命,時間テストの使用 |
| モーター保護 | 過熱,過負荷,低電圧保護機能がある |
| モーターオーバーロードチェック | オーバーロード,ラインは正常で,低電圧保護機能 |
| ツール利用可能時間 | 自動検出ツール寿命 |
| データ統計 | 別々のボードモデル,別々のカウント,多様なカウント方法 |
| エラー記録 | ソフトウェアは自動的にすべてのアラームを記録します 機械のメモリ |
| III. 精度 | |
| 軸精度 | 0.001mm |
| 切断精度 | 0.1mm |
| IV 安全性 | |
| 作業領域を保護する | 4つの密封された保護 |
| ドアセンサー | 前後安全ドアマイクロスイッチセンサー (オプション) |
| 緊急停止ボタンを |
