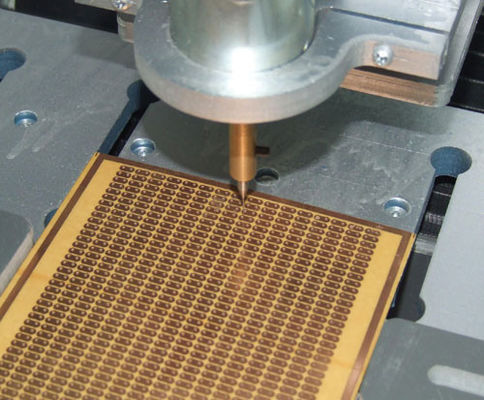

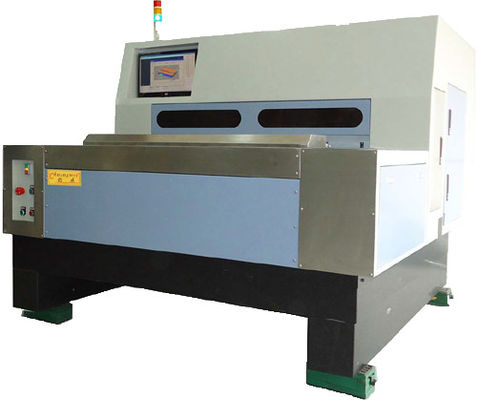

PCBのパネルのフル オートV記録機械VカットのPCBの分離器
顧客のコメント
構成変数:
|
項目 |
変数 |
注目 |
|
サイズ |
1900年の× 2280 ×1585mm |
L*W*H |
|
働き高さ |
920±50mm |
|
|
重量 |
3000kg |
|
|
電源 |
AC 220V、50/60HZ |
|
|
容量 |
3.0KW |
|
|
空気圧 |
5kg/cm2 |
|
|
働きプラットホーム |
最高:1550mm*630mm |
|
|
厚さ |
0.3~3.2mm |
|
|
刃spec |
外Dia:φ120mm内部Dia:φ25.4mm |
|
|
合せ釘の位置 |
Dia:2MM （7PCS） |
|
|
最初のVのスコア ライン及びピン ホール間の最小距離 |
4.5MM |
|
|
刃の厚さ |
2mm |
|
|
V溝の残りの厚さの正確さ |
±2mil |
|
|
V溝ピッチの正確さ |
±2mil |
|
|
V溝の平行の精密 |
±2mil |
|
|
速度を切る刃 |
6,000R.P.M。 |
|
|
速度の切断 |
0~50m/min |
|
|
速度を転置しなさい |
最高70M/MIN |
|
|
集じん器 |
2in垂直になる3.5KW |
機械付属品:
|
付属品 |
ブランド |
原産地 |
注目 |
|
ガイド・レール |
PMI |
台湾 |
|
|
ガイドねじ |
TBI |
台湾 |
|
|
サーボ モーター |
電気富士 |
日本 |
|
|
紡錘モーター |
電気富士 |
日本 |
|
|
PC |
HP |
中国 |
HP 19"業務用コンピュータ |
|
ボディ |
大理石 |
中国のチーナン |
特徴:
1. PCB/MCPCB設計目標を、さまざまな訓練間の決心の対立および干渉を含む自動V-CUT機械に従って特徴製品品質およびシステム パフォーマンスを非常に改善する最適のカップリングを達成するために実現するように多数の訓練を、造るPCB/MCPCB自動V-CUT機械点検し、テストのために製品の機能および性能の設計段階で学際的な共同設計およびシミュレーションを使用するデジタル プロトタイピング システム、製品性能。
2. 「Tarzan Qing」または「チーナンQing」の花こう岩を使用して機械の基盤すべて、および経験、強い剛性率、よい安定性の除去を強制するため。
3. 高速高精度の位置および効果的に増加の生産性を達成するために輸入された高性能ACサーボ モーター ドライブを使用してドライブを置くX-Y Z軸。
4. 精密伝達および指導システム:輸入された精密線形ガイドおよび精密球ねじ、高精度ギヤ、位置。
5. 複雑なPCB/MCPCBのジャンプののための短剣機能を使ってナイフの処理
6. V溝板0.4のさまざまなサイズのための高精度の機械化のために利用できる|板の3.2mmの厚さ
7. 最低の予備の上の釘PIN 4.5mmの中心への最初のナイフ
8. 114MMの最も高い用具の生命をひくナイフの最低の直径
9. WINDOWSデータ処理および品目番号管理として中国操作インターフェイスを使用して。
10. 、多層単一および二重味方されるのために適した、アルミニウム版板使用の前部表面を形作る。
11. 、自動ゲージ制御と、残りの厚さの検出機能を処理するV-CUTの間。
12. 日本の高速紡錘モーター、Vの溝の輸入高は端、より長い用具の生命を切らなかった
13. インテリジェント制御システム、修理を非難すること困難に容易な途切れない、安定した操作を使用しなさい。
14. ナイフ、ナイフの深いグラフィカル数値制御、学ぶこと容易な全体をセットアップすること容易な高精度。
15. 処理ABの人工的なステアリング、第一次処理をを持っている情報を同時に入れなさい。
16. 保たれたきれいな研修会の環境である場合もある利用できる（任意）非常に能率的な集じんシステム、
