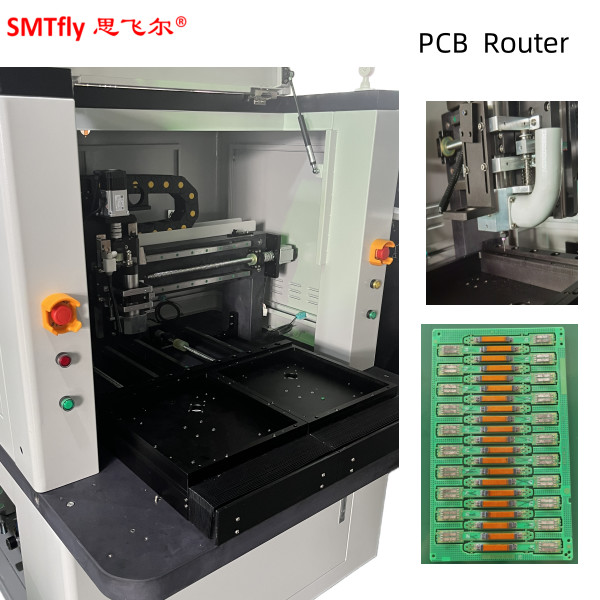

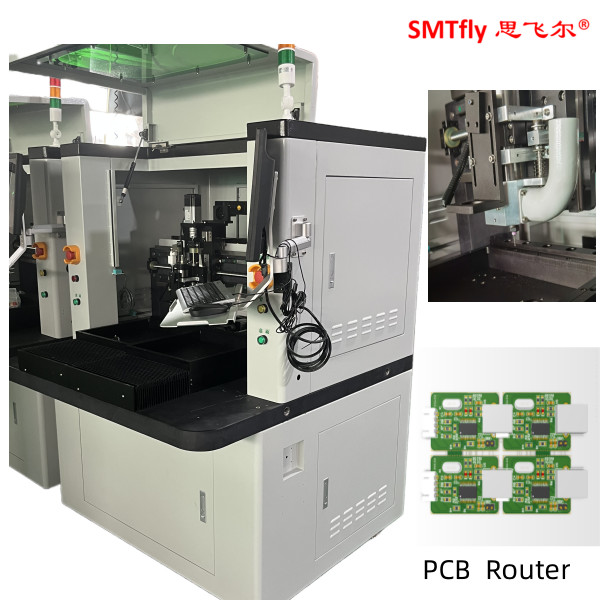

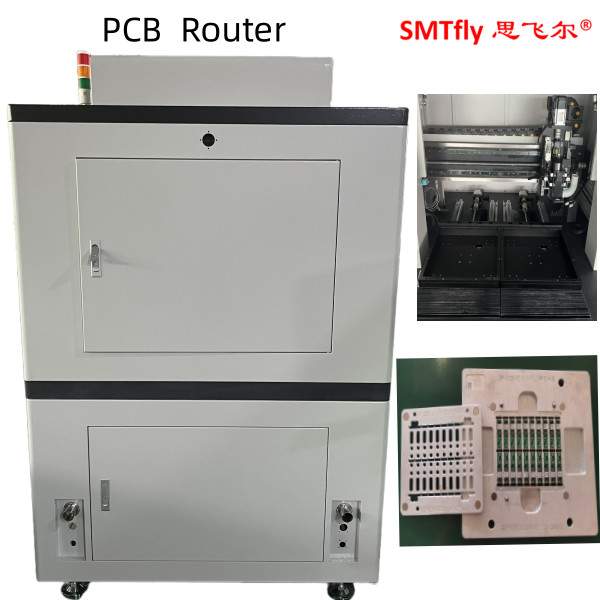

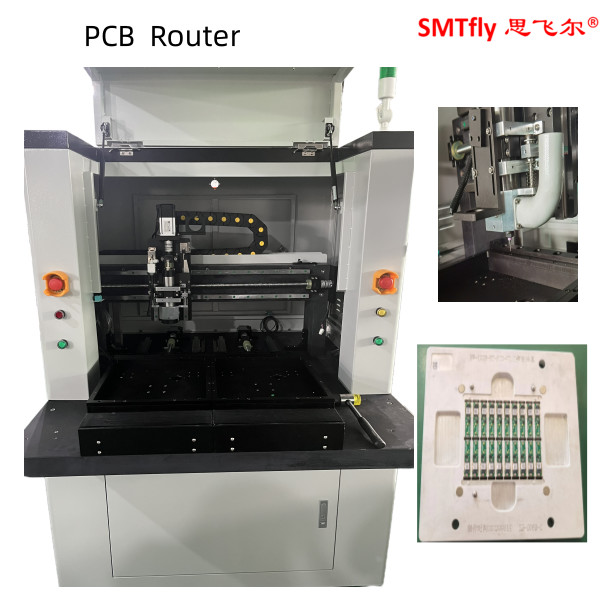

1つの引き出し PCBルーター 精密 Ccd ビジョンアライナメント 訂正システムSMTフライ-F02 技術パラメータ:
|
I.ハードウェア |
|
|
システムモデル/タイプ |
Windows XP プロフェッショナル |
|
総体 |
|
|
足跡 (LxWxH) |
800mm*850mm*1700mm |
|
体重 (約) |
150キロ |
|
調整可能な機械脚 (高さ) |
60~110mm |
|
マニプレーター |
|
|
マニピレーターモーター |
パナソニック MINAS A5シリーズ |
|
マニピレーター 繰り返し性 |
0.001mm |
|
軸配置 |
|
|
最大軸移動 (X,Y,Z) |
400mm*650mm*50mm |
|
作業ステーション |
|
|
ボード ポジション |
固定位置付け,指先の普遍位置付け,視力の修正 |
|
積載/卸載 |
手書き |
|
ルーティング範囲 |
320mm*320mm |
|
パネルの厚さ |
3mm |
|
固定装置 |
|
|
固い固定装置 |
ユニバーサル指指と反静的装置 |
|
上部クランプ |
穴の位置付けを使用する |
|
スピンドルモーター |
|
|
パワー |
100W |
|
マックス速さ |
60000回転/分 |
|
冷却 |
自然冷却と空気冷却 |
|
ルーターのビットサイズ |
3mm*3mm |
|
ツール交換 |
特殊なフレンチキーを使う |
|
スピンドルモーター |
|
|
パワー |
100W |
|
マックス速さ |
60000回転/分 |
|
冷却 |
自然冷却と空気冷却 |
|
ルーターのビットサイズ |
3mm*3mm |
|
ツール交換 |
特殊なフレンチキーを使う |
|
ルーティング能力 |
|
|
最大ルーティング速度 |
100mm/s |
|
繰り返し可能性 |
0.02mm |
|
バキュームシステム |
|
|
パワー |
0.75KW220V 単相モーター |
|
フィルタリング |
垂直と水平 |
|
公共事業 |
|
|
パワー |
1.5KW AC220V |
|
空気供給 |
4~5KG/cm2 |
|
II. ソフトウェアとプログラミング |
|
|
システムプラットフォーム |
Windows XP プロフェッショナル (Service3,v.3244) |
|
システムの安定性 |
24時間例外なく |
|
視力システム |
精密CCD視線調整修正システム (SONY 250シリーズ) |
|
プログラミング |
|
|
オンライン |
オンライン プログラム |
|
編集機能 |
直線,斜面,円弧,円 |
|
インストールできるプログラム数 |
お客様の要求に応じて保管場所を選択 |
|
CCDカメラをプログラムするために設定する |
ファンチェンF130 高精度CCD |
|
ツールビット直径補償 |
ユーザーに選択を補償するために異なる角度を提供 異なる形 |
|
フィルター変更 インターバル (距離) 設定 |
自動浄化フィルターと塵から塵の収集ボックス 処理が完了するたびに集中されます |
|
オペレーションモニター |
|
|
3色タワーライト |
3色のライトは,機械の作業条件をモニター |
|
3色タワーライト |
ツール寿命と使用時間の自動検出 |
|
エンジンの過熱検出 |
過熱,過負荷,低電圧保護機能 |
|
サーボオーバーロード検出 |
過負荷,ラインは正常で,低電圧保護機能 |
|
ツール ライフ トラッキング |
道具の寿命の検出 |
|
PCBボードカウンター |
切断物,切断数,数える方法の多様化. |
|
バキュムフィルター変更アラーム |
掃除用フィルターには使用しないでください. |
|
マシンエラー履歴 |
ソフトウェアは自動的にすべてのアラームメモリを記録 |
|
III. 精度 |
|
|
軸定位の精度 |
0.01mm |
|
ルーティング 正確性 |
0.02mm |
|
IV 安全性 |
|
|
閉ざされた作業場 |
4つのシール保護を使用する |
|
ドアインターロックセンサー |
マイクロスイッチセンサー |
|
緊急停止ボタン |
そうだ |
