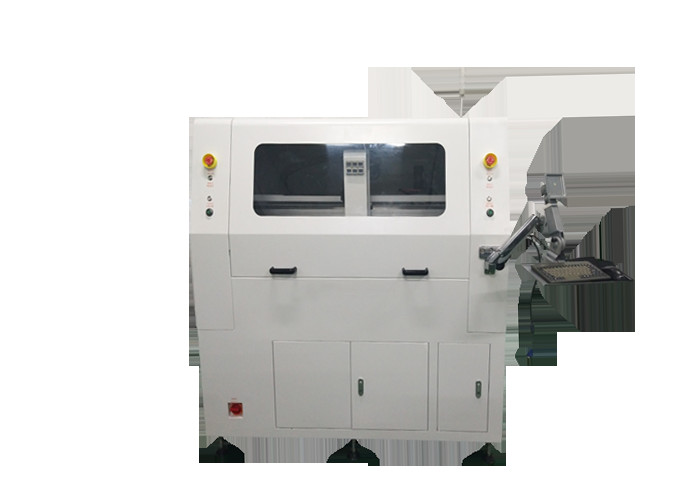

PCB 分離機 50000rpm/min のモーニングスタースピンドルを備えた PCB CNC ルーター
1. パーツリスト
| I. ハードウェア | |
| スピンドル | モーニングスタースピンドル |
| CCD | Sony 520 ライン産業用カメラ |
| レンズ | コンピュータEX2C |
| スクリュー | TBI 精密研削ボールねじ輸入品 |
| ガイド | HIWIN 拡幅輸入リニアガイドレール |
| モーター | 佳宝LCFシリーズ |
| I/O コントロールカード | HFC PCI-9074 |
| ドライバーコントロールカード | HFC PCI-9074 |
| I/Oカード | PCI-9074-64個/-38個 |
| 静的クリーンアップ | STATIC-ST401Aシリーズ |
| コンピューター | (RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G) |
| マシンインターフェース | AOC LCD17インチ、ロジクールマウス |
| 2.ソフトウェア | |
| 制御システム | Windows XP Professional (Service3、v.3244) |
| 操作GUI | 英語版 Windows XP |
| プログラム編集 | 列をなして |
| ビジョンシステム | CCD AOTU オフセット |
| 制御システム | F1.2.88バージョン |
2. パラメータ
| 全体 | |
| 寸法(幅*奥行き*高さ) | 1370mm*1650mm*1450mm |
| 重さ | 650KG |
| 高さオフセット | 60～110mm |
| マニピュレータ | |
| モーターの種類 | 家宝シリーズ |
| 繰返し位置決め精度 | 0.001mm |
| 軸作業領域(最大) | 830mm×580mm×50mm |
| ワークステーション | |
| プリント基板の固定 | 標準、専門化 |
| 基板のロード/アンロード | マニュアル |
| PCB サイズ (最大) | 320*320mm (カスタマイズ可能) |
| PCB の厚さ (最大) | 5mm |
| 治具 | |
| 剛性固定具 | カスタマイズされた器具を作る |
| 治具固定 | 機械 |
| スピンドルモーター | |
| 力 | 400W |
| スピンドル | 50000rpm/分 |
| 守る | 自己冷却/風冷 |
| カッターを交換する | 専門分野 |
| ルーティング機能 | |
| 切断速度(最大) | 80mm/秒 |
| 走行速度(最高) | 2500mm/秒 |
| 切断精度 | 0.01mm |
| 真空システム | |
| 真空力 | 3.5KW AC 380V |
| 真空 | 鉛直 |
| 公共事業 | |
| 力 | 2.0KW AC380V |
| 空気の供給 | 4-6KG/cm2 |
| プログラミング | |
| プログラム編集 | 列をなして |
| 機能編集 | 直線、円弧、円、U字カーブ |
| プログラムストレージ | HDD |
| ビジョンシステム | SONEカラーCCD |
| フライスカッターのオフセット | オート |
| 真空セットアップ | オート |
| 動作モニター | |
| インジケータ | インジケーター マシンの状態 |
| ツールチェック | 工具寿命の自動検出、時間テストの使用 |
| モータープロテクト | 過熱、過負荷、低電圧保護機能を備えています |
| モーター過負荷チェック | 過負荷あり、ラインは正常、低電圧保護機能あり |
| ツール使用可能時間 | 自動検出工具寿命、 |
| データ統計 | 分離基板モデル、分離枚数、多様な計数方法 |
| エラー記録 | ソフトウェアは機械のすべてのアラームメモリを自動的に記録します |
| Ⅲ．正確さ | |
| 軸精度 | 0.001mm |
| 切断精度 | 0.1mm |
| IV.安全性 | |
| 作業領域の保護 | 4つの密閉保護付き |
| ドアセンサー | 前後安全ドアマイクロスイッチセンサー（オプション） |
| 緊急停止ボタン |
3. 利点:
1. ダブルスライド挿入装置を使用することで、切断待ち時間が短縮され、生産能力が向上します。
2. 錫の割れや部品の損傷などによる人工的なフラップを避けてください。
3. 機械的ストレスによって生じる、鈍くなったり折れたりすることは避けてください。
4. 仕上げ板の円弧や線の切断に適しています。
5. 最終切削の小片、携帯電話、PDA、PC インターフェースカードなどのベースプレートに適しています。
4. 特徴:
1.X10 のズームイン画像によりプログラミングが容易になり、ポイント設定の精度が向上します。
2. 2 つのスライド テーブルにより、同時に出入りが可能になり、タック時間を短縮し、生産性を向上させます。
3.AUTO MARKオフセットシステム。CCD画像でパスや配線をチェック＆シミュレーションし、切断前に不要なミスを減らします。
4. ルーティングビットの寿命チェックとアラームシステムがあり、120M の切断が終了したらオペレータにルーティングビットの交換を思い出させます。また、ルーティングビットは、最初のフライスポイントを最初の 2mm でカットし、中間の 2mm で 2 番目のフライスポイントをカットし、最後の 2mm で 3 番目のフライスポイントをカットして、寿命を延ばします。
5. CCD画像は、切断前にパスまたはルーティングをチェック＆シミュレーションして、不要な間違いを減らすことができます。
5.詳細な写真:
6. 当社のサービス:
＃ 迅速な配達
#24時間迅速な対応
# 中国南部最大の工場
# 品質に100%責任を負います
#14年の経験
# 海外での設置とトレーニングが可能です
