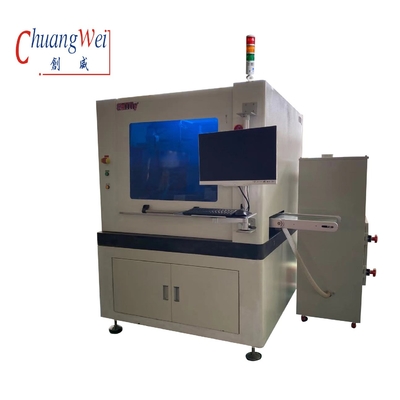

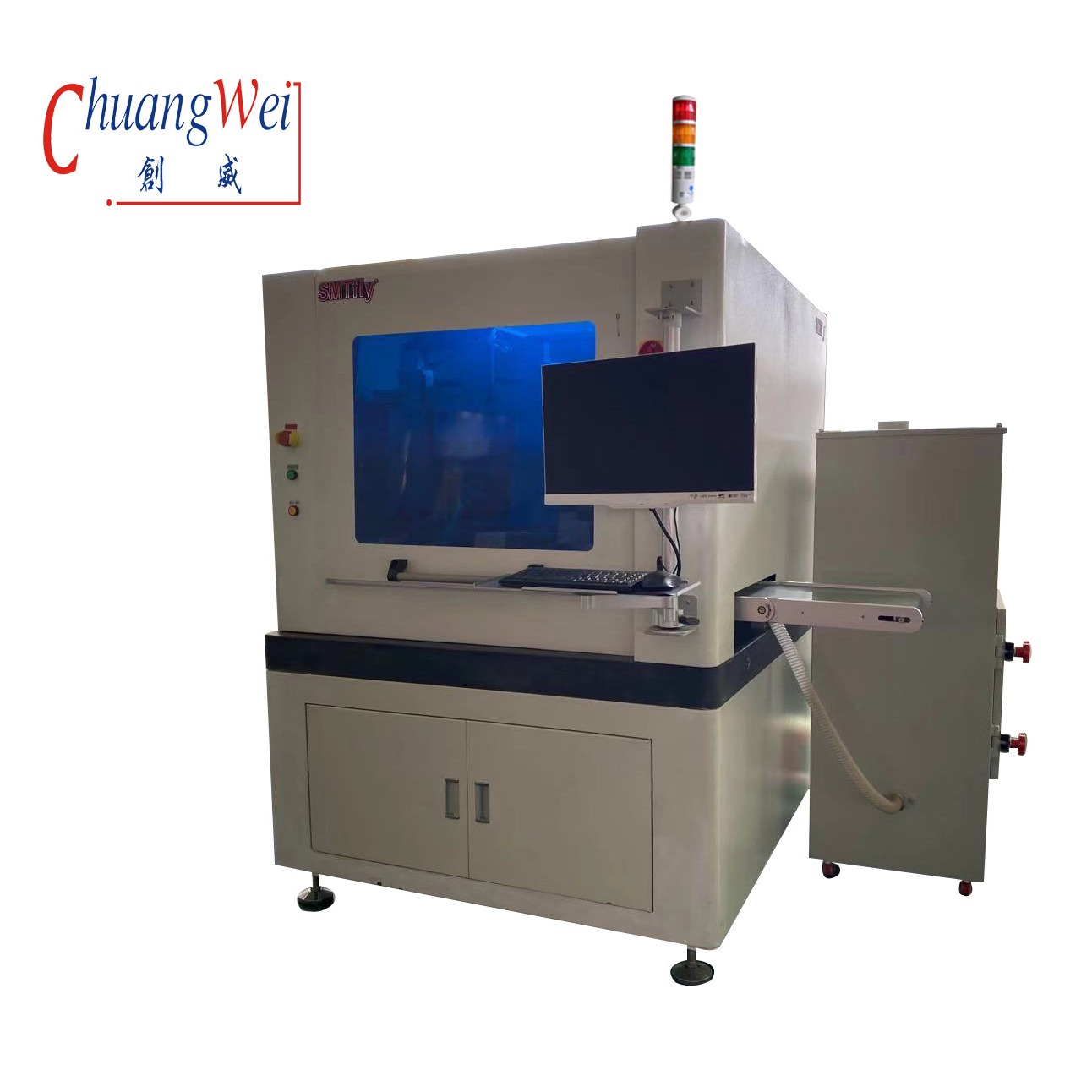

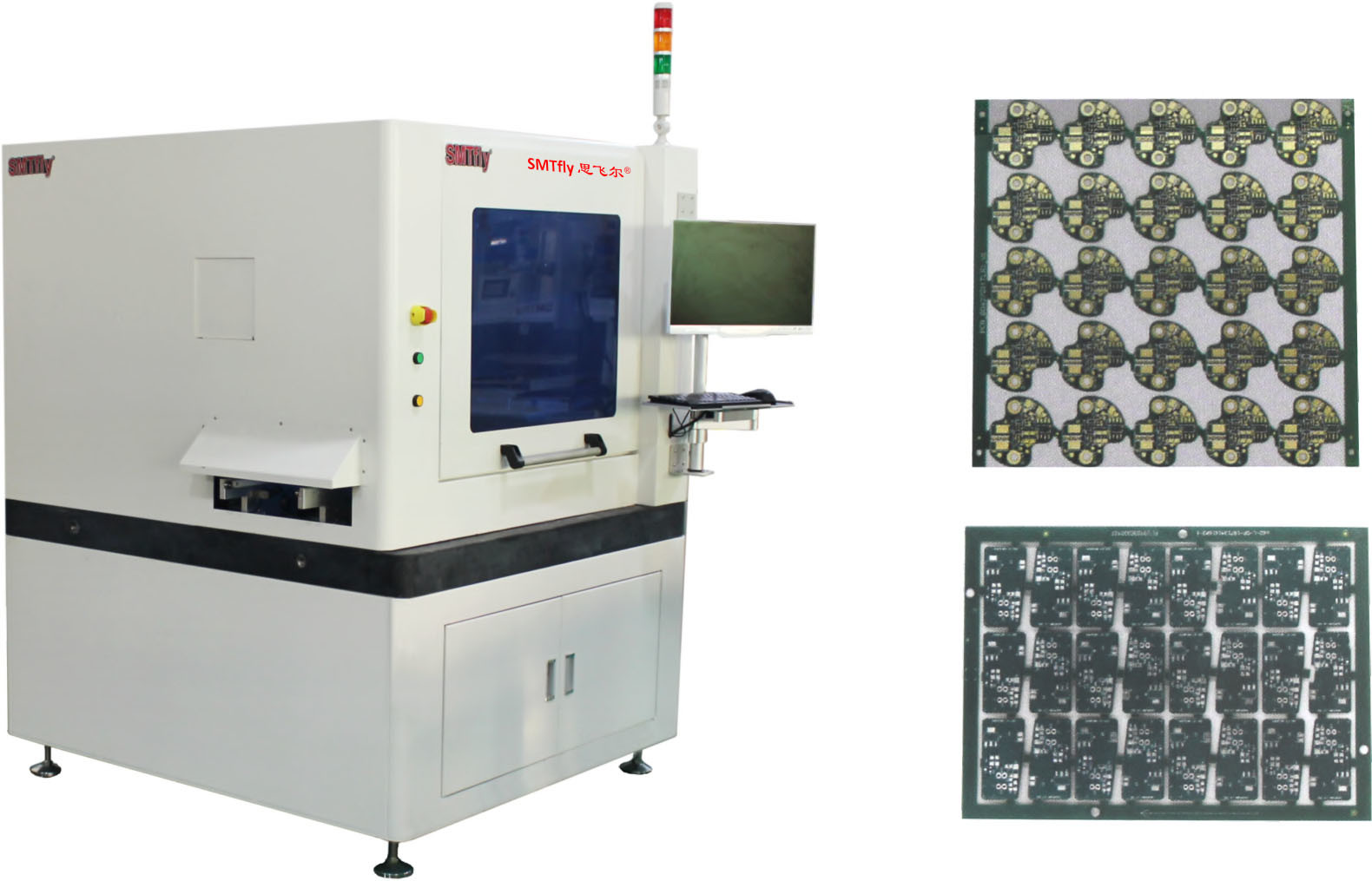

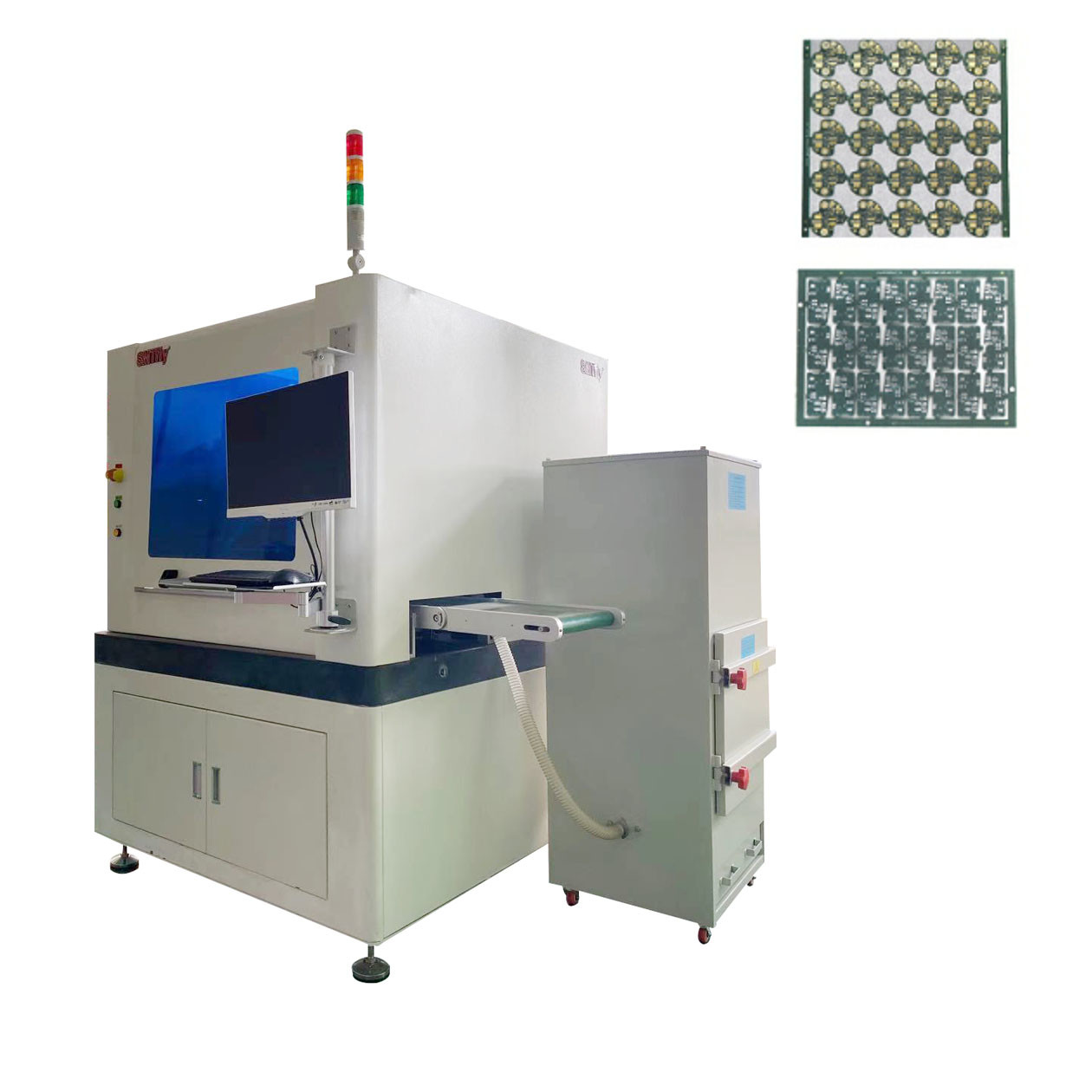

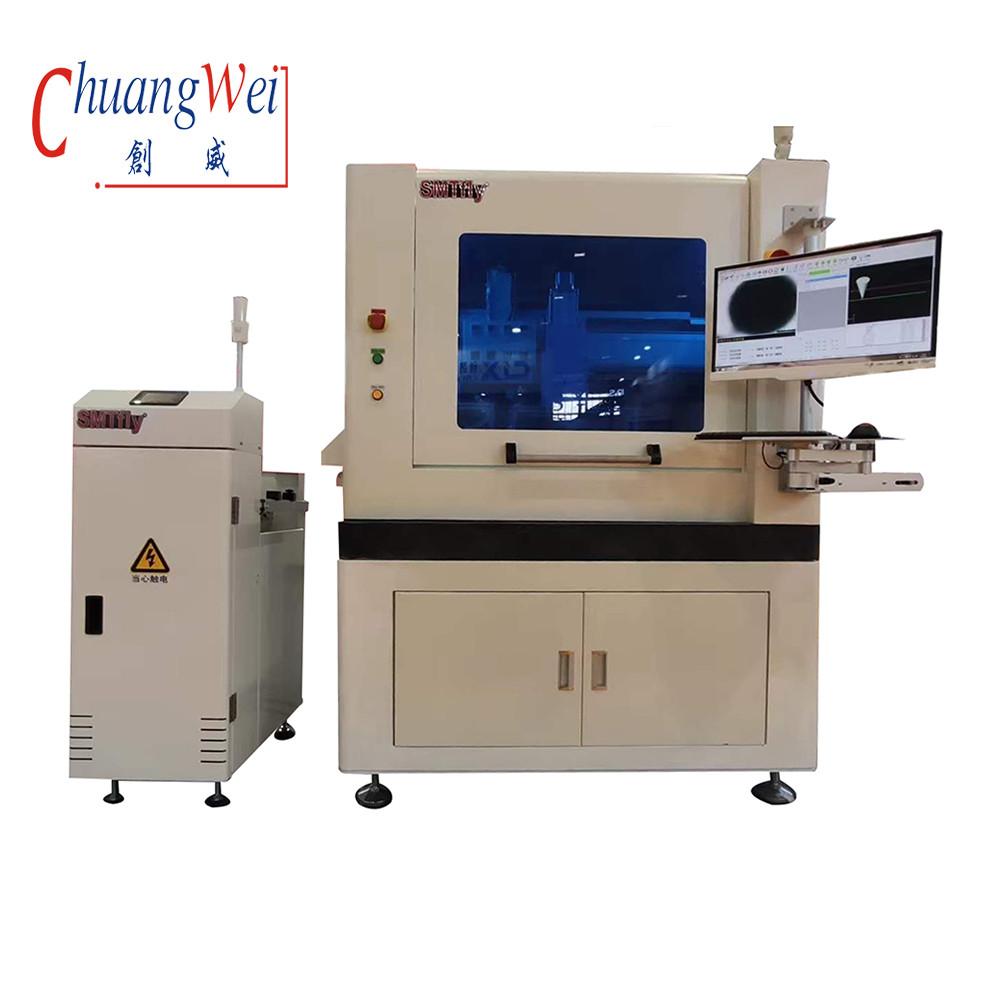

高効率のインラインPCBルーティングマシン ブレイクブレードチェック機能のPCBルーター,CW-F03
線形PCBは,PCBA部品 (パネル) を分離した部品に切るのに特別に使用され,ジグ切断なしでレールに固定された構造を備えています.すぐに生産を開始することができます.静的ESDモニタリング60万回転の最高速度に達する. 機械の動きは,私たちのRMシステムに基づいて開発された制御システムは,迅速かつ正確なプログラムを提供することができます.
利点:
高信頼性の切断システム
ドイツ KAVO 高速主軸 最大回転速度60000回,ESD静電圧モニタリングと切断ストレスのフィードバックと自動ツール交換の機能が備わっています.
スーパービジョンシステム:
ドイツのイメージング産業カメラ,モリテックスレンズと測定レベルの光源で構成される正確な機械視覚システム.
機械の校正,補償,位置付けのすべての機能をサポートし,高い安定性と障害防止能力を備えています.
特徴:
1自動ツール交換
2ESD 監視
3自身のフィードバックをカット
4自動生産モード
5企業統計機能と顧客の管理システム-ERPとの関連
6掃除機の爆発防止機能で装備することができます
仕様:
| モデル | CW-F03 |
| 機械のサイズ | 1000*1200*1533mm |
| 体重 | 約1900kg |
| 最大PCBサイズ | 350*350mm |
| PCB 厚さ | 0.4~6mm |
| トランスミッションの高さ | 900±50mm |
| トランスミッション方向 | 左 -> 右 |
| トランスミッション速度 | 1500mm/s (最大) /調節可能 |
| 配給プレートの種類 | 切断型輸送ガイドレール |
| 鉄道幅調整 | オートマティック |
| 上部と下部コンピュータの通信信号 | SMEMA |
| PCB 位置付け | 上部と下部のガイドレールの固定 |
| ピックリングシステム | 360°回転式ブランキングシステム,最大2組の真空吸入ノズル,最大4組のESDベルト輸送/バッチパネル転送ユニット |
| 切断 スピンドル/速度 | ドイツ KAVO 6万回転/分 |
| 冷却型 | 空気圧縮 |
| ESD 監視 | そうだ |
| 自動ツール交換 | そうだ |
| ストレスのフィードバックを減らす | そうだ |
| 断片チェック | そうだ |
| 切断速度 | 1~200mm/s |
| 切断精度 | ±0.5mm |
| 位置付けの精度を繰り返す | ±0.01mm |
| 座標移動速度 | 1000mm/s |
| プレートの種類 | ESDベルト輸送/バッチパネル転送ユニット |
| 廃棄物収集の種類 | 軌道を外して |
| 手順のプログラミング | GERBER 図解 視覚システムによる輸入/編集プログラム |
| 空気供給 | 5〜8kg/cm2 |
| 電源 | AC380V±5%,50/60Hz,3KW |
自動ツール交換機
標準ツールチェンジャーは,3種類の3.175mmツールをサポートし,それぞれが10個のトップロード容量を持っています. 精密なクランプシステムとリフティングシステムと組み合わせられます. 3軸 -X1,切断メカニズムのY1とZ1は,ツール変更を実現することができます.
CE認証
