FR4/CEM/MCPCBボードのフレーシングジョイントのためのPCBルーティングマシン
PCBデパネラー仕様:
| モデル | CW-F01-S |
| 標準作業領域 | 350*350mm |
| パワー | 220V 4.2KW |
| マニピレーター 繰り返し性 | ±0.02mm |
| 決議 | ±0.01mm |
| ボード ポジション | 巣の固定装置やピン固定装置を備えた二重作業ステーション |
| パネルの位置 | 道具の穴やPCBの縁で位置する |
| 積載 | 手帳 |
| 卸荷 | 手帳 |
| パネルのサイズ | 450*350mm |
| パネルの厚さ | 0.5-3.5mm |
| スピンドルモーター | 0.5kW モーニングスター スピンドル |
| ツール変更 | 手帳 |
| 粉末フィルタリングシステム | 3KWの掃除機 |
| 視力システム | 高解像度CCDビデオカメラ |
| プログラミング | 視力支援による点から点への手動教育 |
| 編集機能 | ドライラン ビジョンアシスタント/テストランモード |
| 機械の重量 | 500kg |
| 機械の寸法 | 113*140*108cm |
機能説明:
1.X10ズームイン画像は,プログラミングを容易にし,点設定の精度を高めます.
2.2つの滑りテーブルは,よりよいタック時間を短縮するために同時に内外移動を提供します.
生産性
3.AUTO MARKオフセットシステム.CCD画像は,経路やルーティングをチェック&シミュレートし,削減することができます
切る前に不必要な間違いを
4. ルーティングビットライフタイムチェックとアラームシステムがルーティングビットを変更するようにオペレーターを思い出させる
そしてルーティングビット最初の2ミリカット 最初の磨き点,中央の2ミリカット
最後の2mmは3番目のフレッシングポイントを切って 寿命を増やします
5CCD画像は,切る前に不必要なエラーを減らすために,パスまたはルーティングをチェック&シミュレートすることができます.
PCBデパネラー 説明:
これは新しいラインナップのルーターマシンである.これは,印刷回路板組 (PCBA) を個々の組成物にルーティング (脱パネル化) するために特別に設計された独立したルーターマシンである.1 サイクルレートで世界最速のルーターです.5秒毎にタブ
最大パネルサイズは450mm×350mmで,大きなPCBを2つのテーブル配置で収納できます.
新しいグラフィカルユーザーインターフェース (GUI) ソフトウェアは,迅速かつ正確なオンラインプログラミングのためのユーザーフレンドリーな"ビジュアル"プログラミングを提供します.
Gerber ファイルはソフトウェアにインポートされ プログラムが簡単になります
私たちの優位性:
1生産者, 生産者, 生産者, 生産者
2約束日技術サポートサービス
3苦情の処理を制限し,顧客に半時間戻る
4専門的なPCBサブプログラムの提供
5信頼性の高い機械メーカーだ 15人の専門家がいて それぞれ6年以上の経験があり 設備の質は満足できる

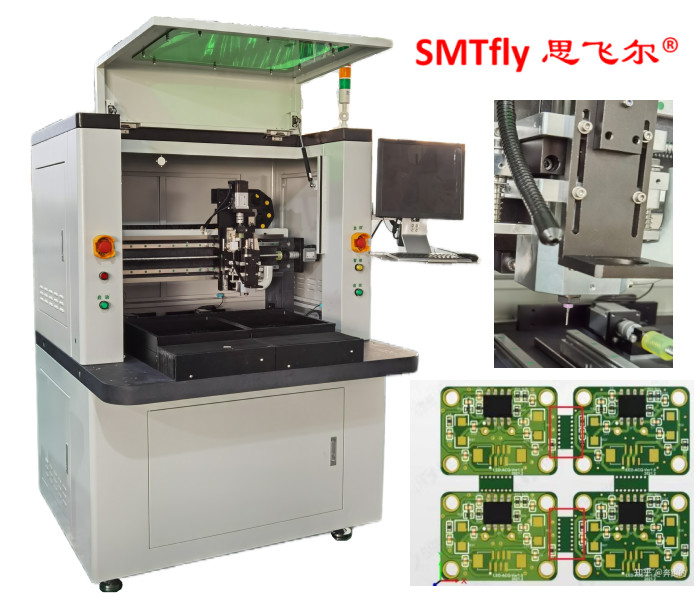

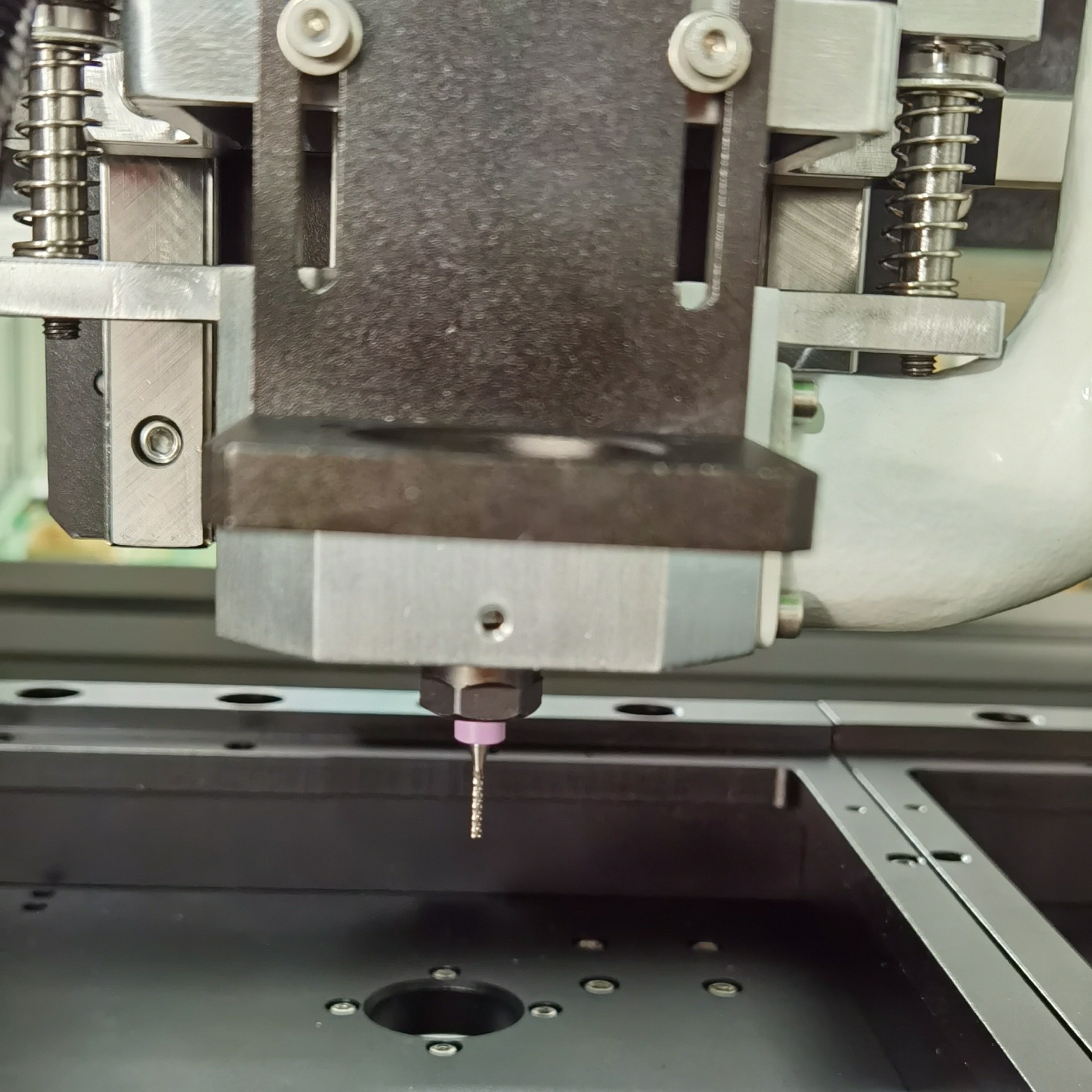

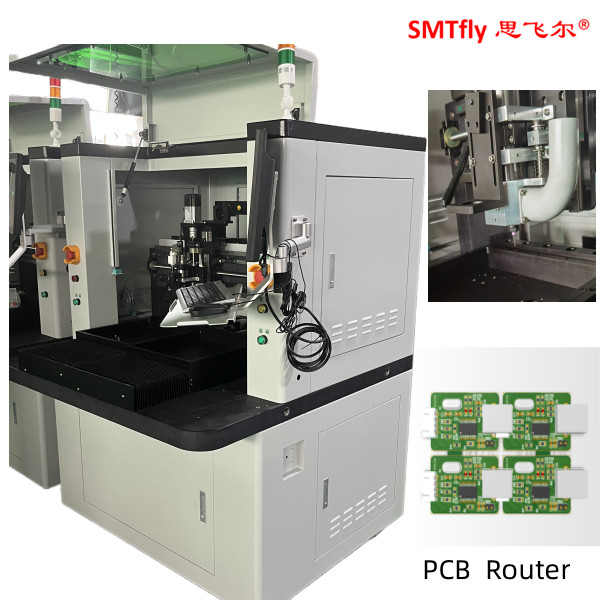

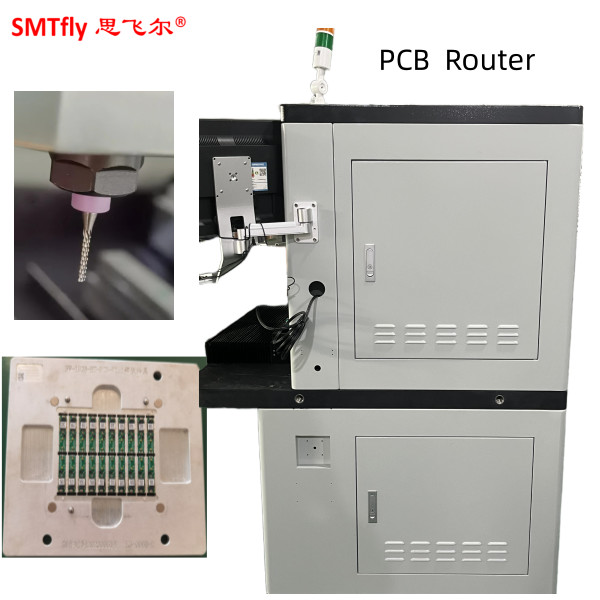

マシン写真:
