複合作業テーブル,PCBデパネライザープロフィール:

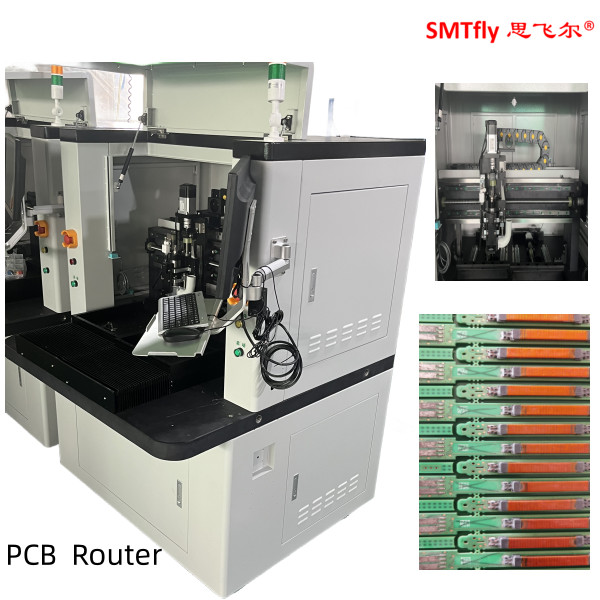

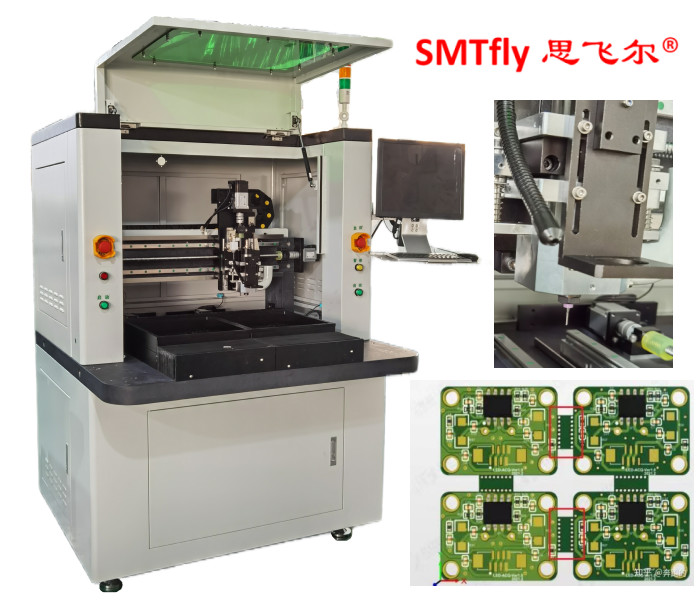

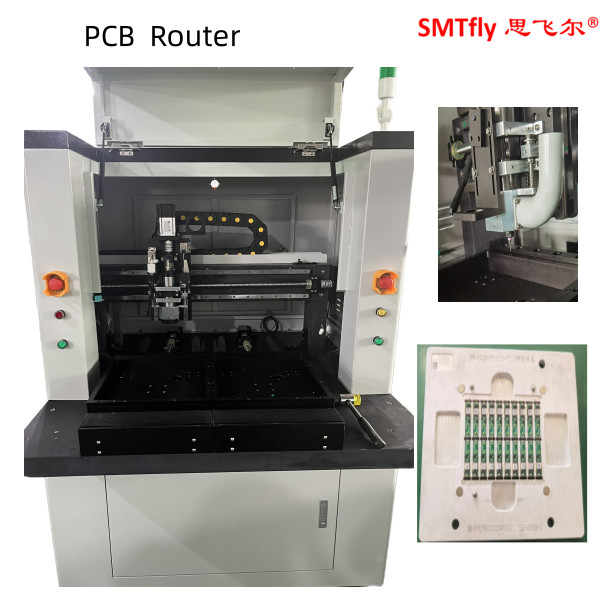

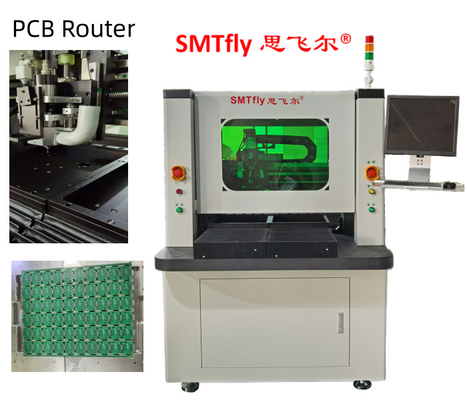

CW-F01自動視覚切削機は,新しい世代の最新の設計ハイテク製品で, (機械ビジョン) 自動視覚識別と修正機能,高精度パナソニックのサーボドライブシステムによって適用され,迅速かつ正確な位置付けを実現します.切断の高品質と高生産性を確保するために,最大0.001mmの精度でレンダリングします.
仕様 ソフトウェア:
|
制御システム |
Windows XP プロフェッショナル (Service3,v.3244) |
|
GUI 操作 |
中国語 Windows XP |
|
プログラム編集 |
インライン |
|
視力システム |
CCD AOTU オフセット |
|
制御システム |
F1だ0.2 バージョン |
ハードウェア:
スピンドル モーニングスター スピンドルとインバーター
|
CCD |
ソニー 520ライン産業用カメラ |
|
レンズ |
計算機 EX2C |
|
スクロール |
TBI 精密グラウンドボールスクリューの輸入 |
|
ガイド |
HIWIN拡大 輸入線形ガイドレール |
|
エンジン |
JiaBao LCFシリーズ |
|
I/O コントロールカード |
HFC PCI-9074 |
|
運転手制御カード |
HFC PCI-9074 |
|
I/O カード |
PCI-9074-64pcs/-38pcs |
|
静的浄化 |
STATIC-ST401Aシリーズ |
|
パソコン |
RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU ((S) / 1G DDR/80G |
|
マシンインターフェース |
AOC LCD17 ロジテックマウス |
性能パラメータ:
|
総体 |
|
|
サイズ (W*D*H) |
1220mm*1450mm*1420mm |
|
体重 |
体重は550kg |
|
高度オフセット |
60~110mm |
|
マニプレーター |
|
|
エンジンの種類 |
ジアバオシリーズ |
|
位置付けの繰り返し性 |
0.001mm |
|
軸の作業面積 (最大) |
680mm*360mm*50mm |
|
作業ステーション |
|
|
作業ステーション |
標準,専門 |
|
PCBの積載/積荷 |
手書き |
|
PCB サイズ (最大) |
322mm*322mm |
|
PCBの厚さ (最大) |
5mm |
|
固定装置 |
|
|
硬さ固定装置 |
標準 |
|
固定装置 |
機械 |
|
スピンドルモーター |
|
|
パワー |
400W |
|
スピンドル |
50000回転/分 |
|
保護する |
自動/風冷却 |
|
切断器を交換する |
専門性 |
|
ルーティング能力 |
|
|
切断速度 (最大) |
100mm/s |
|
運転速度 (最大) |
3000mm/s |
|
切断の精度 |
0.01mm |
|
バキュームシステム |
|
|
バキューム電源 |
2.2KW AC 380V |
|
バキュームプーム |
|
|
公共事業 |
|
|
パワー |
2.2KW AC380V |
|
空気供給 |
2~5KG/cm2 |
CE認証
