米国レーザー355nmとのプリント基板PCBの分離器およびPCB Depaneling

1セット
MOQ
Negotiable
価格
米国レーザー355nmとのプリント基板PCBの分離器およびPCB Depaneling
特徴 ギャラリー 製品の説明 見積依頼
特徴
仕様
色: 白い
レーザーパワー: 12/15W(オプション)
タイプ: 紫外線
作業サイズ: 300*300 mm
サイズ: 1000mm*940mm*1520mm
精度: ±20 μm
レーザーブランド: 米国かドイツ
レーザー波長: 355nm
レーザーのスキャン ニング スピード: 2500mm/s (最高)
記述: PCB分離器
ハイライト:

PCB depaneling

,

PCB Cutting Shear

基本情報
起源の場所: 中国
ブランド名: Chuangwei
証明: CE
モデル番号: CWVC-6
お支払配送条件
パッケージの詳細: 合板の箱
受渡し時間: 7 日
供給の能力: 1ヶ月あたりの50セット
製品の説明

印刷回路板PCB分離器とUSレーザー355nmでPCBデパネルリング パラメータ


パラメータ









技術パラメータ

レーザー本体 1000mm*940mm*1520mm
機械の重量 450キロ
パワー AC220V
レーザー 355 nm
レーザー



オプトウェーブ 10W (アメリカ)

材料 ≤1.2mm
精度 ±20 μm
位置付け ±2 μm
プラットフォーム ±2 μm
作業エリア 300*300mm
最大 3 KW
振動する CTI (アメリカ)
パワー AC220V
直径 20±5 μm
環境 20±2 °C
環境 < 60 %
機械 マルマー


印刷回路板PCB分離器の利点


  • レーザー処理は完全にソフトウェア制御で,加工パラメータとレーザー経路を調整することで,異なる材料や切断コンタウントを容易に考慮することができます.
  • UVレーザーでレーザー切削の場合,気付きな機械的または熱的ストレスは起こらない.
  • レーザービームは切断チャネルとして数ミクロメートルしか使用せず,さらに多くの部品をパネルに配置できます.
  • システムソフトウェアは,生産中の動作とプロセス設定を区別し,故障の発生を明らかに減らす.
  • 統合視覚システムによる信頼認識は 最新バージョンでは 100%ほど早く行われます


印刷回路板PCB分離器の特徴

1整然と滑らかな縁,かき立てや溢れ
2迅速で簡単で 配達時間を短縮します
3高品質,歪みなく,表面が清潔で均一です.
4CNC技術,レーザー技術,ソフトウェア技術... 高精度,高速

印刷回路板PCB分離器の適用



FPCと関連する材料
FPC/PCB/Rigid-Flex PCB切断 カメラモジュール切断

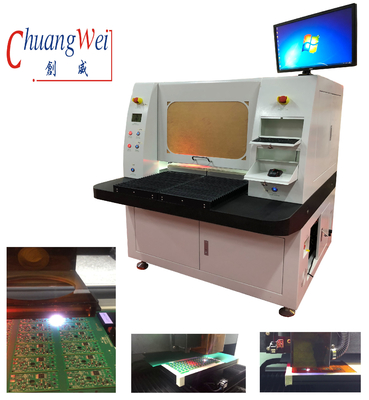

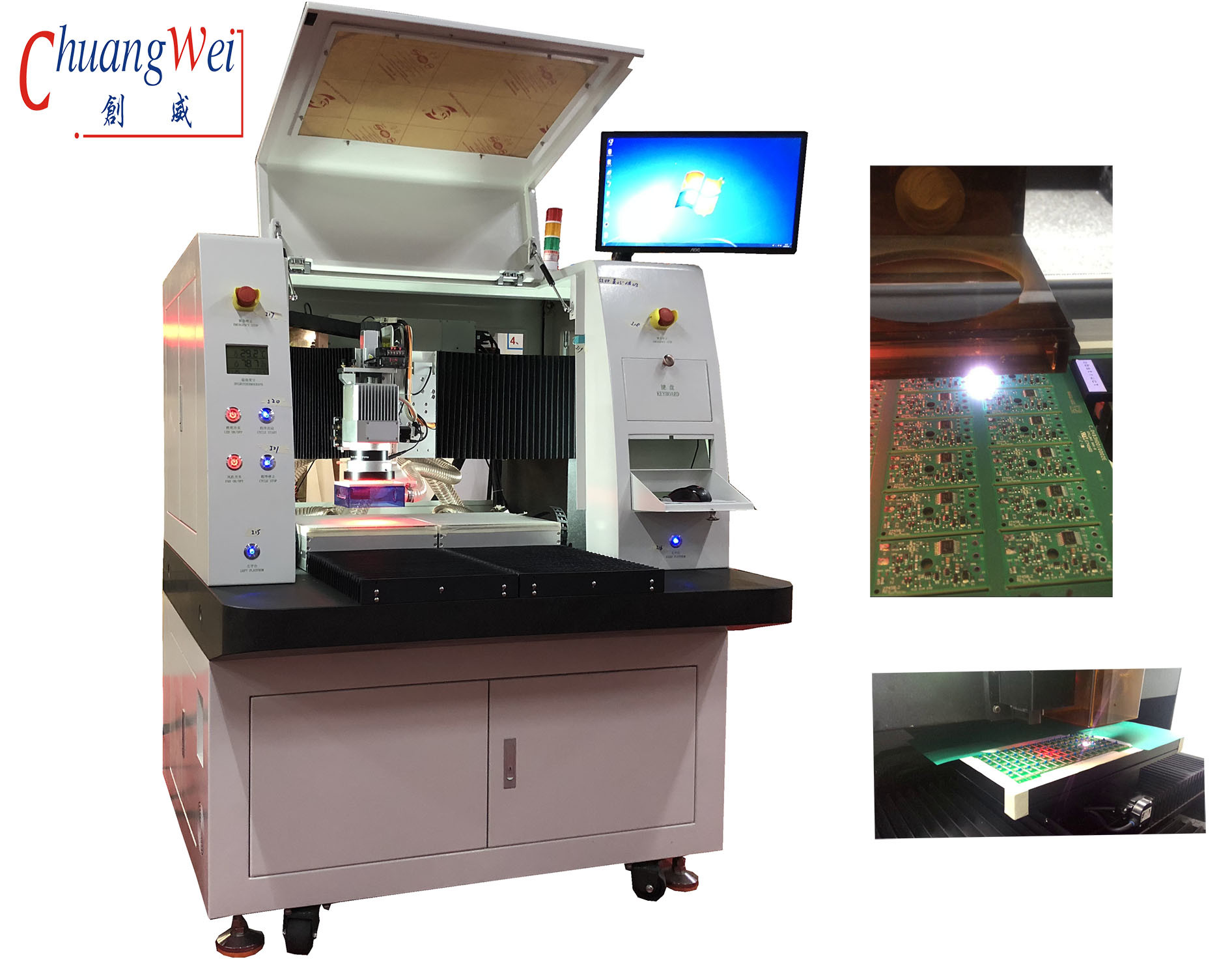

米国レーザー355nmとのプリント基板PCBの分離器およびPCB Depaneling 0米国レーザー355nmとのプリント基板PCBの分離器およびPCB Depaneling 1




私たちのサービス:


#7日間の配達
# 24時間迅速な対応
#南中国の最大の製造工場
#100%品質の責任がある
# 18年の経験
# 1年間の保証
